Comment encastrer des gaines électriques sans qu’elles ressortent après rebouchage ?

La frustration ultime pour tout bricoleur exigeant : passer des heures à réaliser une saignée, encastrer une gaine électrique, reboucher, poncer et peindre pour obtenir un mur parfaitement lisse… puis voir, six mois plus tard, le « spectre » de la gaine réapparaître sous la forme d’une micro-fissure ou d’un léger bombage. C’est un détail qui trahit un travail d’amateur et ruine la perfection de la finition. On pense souvent que le problème vient de la qualité de l’enduit de finition ou de la peinture, mais c’est une erreur de diagnostic.

Les conseils habituels se concentrent sur l’acte de reboucher, en vantant les mérites de tel ou tel plâtre. Pourtant, la véritable cause du désastre est en amont. Elle réside dans des forces physiques invisibles que l’on ignore : la mémoire de forme de la gaine ICTA, le retrait différentiel des matériaux, et les contraintes mécaniques exercées lors du tirage des câbles. La solution n’est donc pas dans la dernière couche d’enduit, mais dans une approche quasi chirurgicale de la préparation, où chaque étape vise à anticiper et neutraliser ces contraintes.

Mais si la clé n’était pas de mieux reboucher, mais de rendre le rebouchage presque secondaire ? Cet article adopte le point de vue de l’applicateur de finitions haut de gamme, pour qui un défaut n’est pas une option. Nous allons décomposer la méthode qui garantit une invisibilité absolue et permanente, en nous concentrant sur les détails qui font toute la différence : la physique des matériaux, les techniques de fixation irréprochables et l’anticipation des contraintes futures. L’objectif n’est pas seulement d’encastrer une gaine, mais de la faire disparaître à tout jamais de la surface de vos murs.

Pour atteindre ce niveau d’excellence, nous allons explorer en détail les étapes critiques, du dimensionnement des conduits à la technique de scellement des boîtiers. Ce guide vous donnera les clés pour que chaque intervention soit non seulement conforme, mais surtout, indécelable.

Pourquoi vos gaines électriques font-elles bomber le plâtre 6 mois après les travaux ?

Ce phénomène exaspérant est la conséquence directe de deux facteurs physiques que le bricoleur pressé ignore souvent : la mémoire de forme de la gaine et le retrait de l’enduit de rebouchage. Une gaine ICTA, livrée en couronne, a une tendance naturelle à vouloir retrouver sa forme enroulée. Même si elle semble droite lors de la pose, elle exerce une pression constante et faible sur l’enduit qui la recouvre. Le plâtre traditionnel, en séchant, subit un retrait et perd une partie de son volume, ce qui crée des micro-vides et des zones de faiblesse. Pendant des mois, la gaine « pousse » doucement, jusqu’à ce que la finition cède et révèle le tracé par un léger bombage ou une fissure.

L’autre coupable est le « pompage » de l’eau. Une saignée dans un mur en brique ou en parpaing est un support très poreux. Si vous appliquez votre enduit directement, le mur va absorber l’eau de gâchage trop rapidement. L’enduit ne fait alors pas sa prise correctement, il devient friable, « farineux », et n’a aucune adhérence ni résistance mécanique. Il ne fait que masquer la gaine temporairement. Combiné à la mémoire de forme, c’est l’assurance d’un défaut à moyen terme. La perfection commence par la maîtrise de ces phénomènes.

Pour contrer ces effets, l’approche doit être méthodique. Il faut d’abord « casser » la mémoire de forme de la gaine en la déroulant et en la lestant au sol au moins 24 heures avant la pose. Ensuite, il est impératif d’humidifier abondamment la saignée à l’aide d’un pulvérisateur juste avant d’appliquer l’enduit pour bloquer le phénomène de pompage. Enfin, le choix du matériau de rebouchage est crucial : le MAP (Mortier Adhésif Placo) est supérieur au plâtre car il a un pouvoir adhésif beaucoup plus élevé et surtout, un retrait quasi nul. Il « colle » la gaine au fond de la saignée et assure une stabilité dimensionnelle parfaite après séchage.

Comment dimensionner vos gaines ICTA pour 3 câbles de 2,5 mm² : diamètre 16, 20 ou 25 mm ?

Le choix du diamètre de la gaine n’est pas une question d’économie, mais une condition essentielle pour la facilité de tirage des câbles et l’évolutivité de l’installation. La règle d’or, issue de la norme NF C 15-100, est simple : la section totale occupée par les câbles ne doit jamais dépasser le tiers de la section de la gaine. Cette règle n’est pas juste une contrainte administrative ; elle garantit la création d’un « chemin de glissement » où les fils peuvent être tirés sans friction excessive, même avec plusieurs coudes. Ignorer cette règle transforme le tirage des câbles en un véritable cauchemar.

Pour un circuit de prises standard, avec 3 fils de 2,5 mm² (phase, neutre, terre), le diamètre 16 mm est à proscrire. Il est techniquement possible de faire passer les fils, mais la friction sera telle que le tirage sera difficile sur plus de quelques mètres, et tout ajout futur sera impossible. Le diamètre 20 mm est le standard confortable pour ce type de circuit. Pour des circuits plus longs, avec plus de deux coudes, ou si vous anticipez une évolution, passer directement à un diamètre de 25 mm est un luxe qui vous fera gagner un temps précieux.

Le tableau suivant, basé sur les recommandations de fabricants comme Nexans, synthétise les choix les plus courants pour assurer un tirage fluide :

Une question fréquente concerne l’utilisation de gaines préfilées. Elles représentent un gain de temps pour les lignes droites et simples. Cependant, pour des circuits complexes avec de multiples changements de direction, le frottement des fils déjà présents rend le mouvement de la gaine plus difficile. Dans ces cas, une gaine vide et un bon tire-fil en nylon restent la solution la plus professionnelle et la plus sûre pour ne pas endommager l’isolant des conducteurs.

Gaines électriques qui bougent : quelle technique de fixation tous les 30 cm dans du placo ?

Une gaine qui n’est pas parfaitement immobilisée avant rebouchage est une gaine qui ressortira. Sur un support plein comme la brique, quelques plots de MAP suffisent à la « souder » au mur. Dans une cloison en plaques de plâtre (type BA13), la problématique est différente : le support est creux et fragile. Une fixation inadéquate est la garantie d’un mouvement futur. La norme impose une fixation tous les 30 cm sur les parcours verticaux et tous les 60 cm sur les parcours horizontaux, mais la méthode de fixation fait toute la différence.

La pire erreur est d’utiliser des pontets à clous. Ils semblent pratiques, mais les clous écartent les fibres du carton de la plaque de plâtre, créant un point de faiblesse. Avec le temps et les vibrations, le pontet prendra du jeu. Pour un travail de finisseur, il faut viser une fixation qui ne bougera jamais. La méthode premium consiste à utiliser des colliers de fixation adaptés au diamètre de la gaine, vissés dans des chevilles Molly. C’est la seule technique qui assure une pression de serrage parfaite et une tenue mécanique à toute épreuve dans le temps. C’est plus long, mais c’est la garantie d’un résultat définitif.

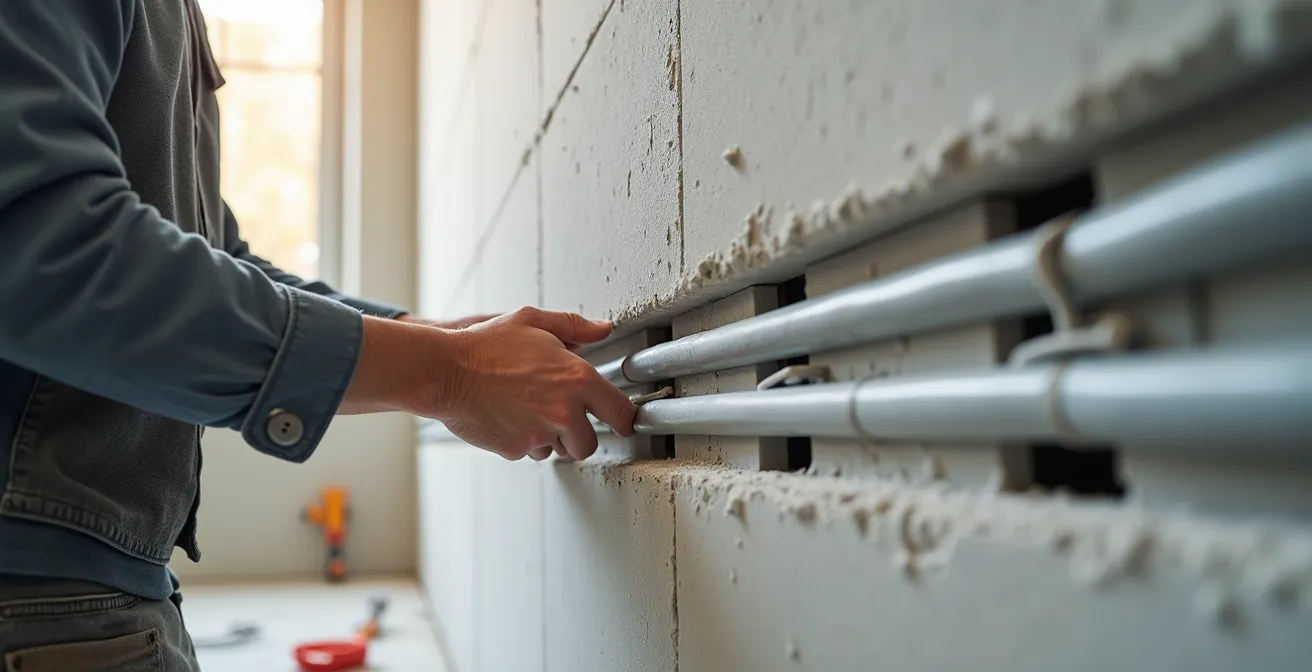

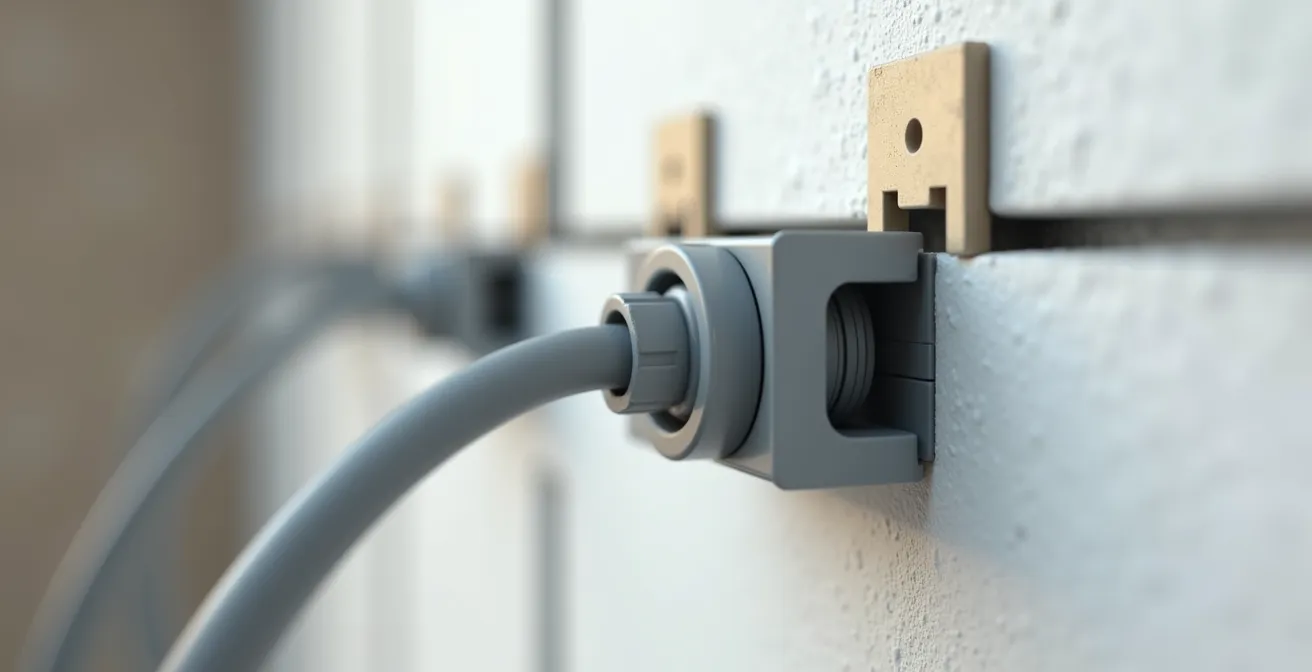

Comme le montre cette image, la précision de la fixation est la clé. Le collier épouse parfaitement la forme de la gaine et la plaque contre le support sans l’écraser. Pour les budgets plus serrés ou les situations moins critiques, une méthode mixte est acceptable : un point de colle polymère (type « Fixer sans percer ») pour un maintien instantané, suivi de plots de MAP qui viendront enrober la gaine et la coller au placo. La bande perforée, quant à elle, est une excellente solution pour les fixations au sol, avant le coulage d’une chape.

En résumé, voici les méthodes à privilégier, classées par niveau de performance :

• Méthode premium : Colliers + chevilles Molly tous les 30 cm pour un mouvement absolument nul.
• Méthode mixte : Points de colle polymère pour le maintien immédiat, renforcés par des plots de MAP pour le scellement définitif.
• Solution robuste au sol : Bande perforée fixée avec des chevilles à frapper avant la réalisation de la chape.

L’erreur qui rend impossible le passage des câbles : plier la gaine à 90° sans coude de raccordement

C’est une erreur classique du débutant : pour passer un angle de mur, on force la gaine ICTA à prendre un virage à 90 degrés. Ce faisant, on crée un point de pincement. La section interne de la gaine est écrasée, les anneaux se chevauchent, et la surface de friction est démultipliée. Le tire-fil coince, et si par miracle il passe, les câbles, eux, refuseront d’avancer. Tenter de forcer ne fera qu’endommager l’isolant des fils ou arracher la gaine de ses fixations. Un angle trop serré est un cul-de-sac.

La physique et les normes sont claires : il faut respecter un rayon de courbure minimal pour préserver un « chemin de glissement » fluide. La règle impose un rayon de courbure minimal de 6 à 8 fois le diamètre de la gaine. Pour une gaine de 20 mm, cela signifie que la courbe doit s’inscrire dans un cercle de 12 à 16 cm de rayon. C’est souvent impossible dans un angle de mur standard. Forcer la courbure revient à créer un blocage définitif.

La seule solution professionnelle pour un angle droit propre est d’arrêter de considérer la gaine comme un tuyau flexible que l’on peut tordre à volonté. Il faut la traiter comme une canalisation rigide. Pour cela, on utilise des accessoires dédiés. La meilleure pratique consiste à couper la gaine proprement de chaque côté de l’angle, puis à insérer un coude de raccordement à grand rayon (aussi appelé « coude de changement de direction »). Ces coudes, souvent en plastique lisse (IRL), sont spécifiquement conçus pour offrir une transition douce, sans point d’accroche. Ils se raccordent à la gaine ICTA avec des manchons de jonction. Cette technique garantit non seulement un tirage des câbles sans effort, mais aussi le respect total de l’intégrité de l’installation. C’est un détail qui distingue immédiatement un travail d’expert.

Comment prévoir l’ajout de 2 prises supplémentaires dans 5 ans sans rouvrir les murs ?

Un travail de finition haut de gamme ne se contente pas de répondre au besoin présent ; il anticipe l’avenir. La hantise de tout propriétaire est de devoir rouvrir un mur parfaitement fini pour ajouter une prise ou un point lumineux. L’anticipation évolutive est la marque d’un installateur visionnaire. Avec quelques astuces simples et peu coûteuses lors de l’installation initiale, vous pouvez rendre votre installation électrique flexible pour les 20 prochaines années.

La stratégie la plus efficace est celle de la « gaine d’attente ». Elle consiste à installer, en plus des gaines nécessaires, une gaine vide de plus gros diamètre (Ø25 mm ou même Ø32 mm) sur un chemin stratégique, par exemple entre le tableau électrique et une boîte de dérivation principale dans les combles, ou le long d’un couloir. Cette gaine ne sert à rien aujourd’hui, mais dans 5 ou 10 ans, elle sera une autoroute pour tirer de nouvelles lignes (fibre optique, réseau, alimentation pour un nouvel appareil) sans toucher aux murs.

D’autres techniques complètent cette approche :

• Les boîtes borgnes : Aux endroits où vous pressentez un besoin futur (par exemple, de l’autre côté d’un mur pour une prise de chevet), installez une boîte d’encastrement standard, que vous refermez avec un obturateur ou couvercle borgne. Elle sera invisible sous l’enduit et la peinture, mais vous connaîtrez son emplacement. Le jour venu, il suffira d’une découpe précise pour l’exploiter.
• Le surdimensionnement systématique : Appliquez la règle du tiers avec générosité. Là où un Ø20 mm suffit, posez un Ø25 mm. Le surcoût est minime, mais la capacité d’ajout est décuplée.
• Les chemins de câbles accessibles : Si vous rénovez, pensez à utiliser des faux-plafonds ou des plinthes techniques (plinthes creuses) comme chemins de distribution principaux. Ils offrent un accès facile et invisible pour toute modification future.

Comment optimiser le tracé de vos saignées pour économiser 40% de temps et de rebouchage ?

Le tracé des saignées est souvent fait de manière intuitive, en suivant le chemin le plus court. C’est une erreur qui conduit à des murs « scarifiés » dans tous les sens, augmentant considérablement le temps de travail et la quantité d’enduit nécessaire. Une approche optimisée, inspirée de la logique des réseaux, peut réduire la longueur totale des saignées de près de 40%. La clé est de penser en « araignée » plutôt qu’en « serpent ». Au lieu de faire courir une longue saignée qui dessert plusieurs points, on privilégie une distribution depuis une boîte de dérivation centrale.

Le tracé doit respecter une logique stricte : les saignées horizontales sont réalisées à environ 30 cm du sol ou du plafond, et les saignées verticales sont tirées à l’aplomb des appareillages. Il est formellement interdit de réaliser des saignées en diagonale, qui fragilisent la structure du mur. De plus, pour ne pas compromettre la solidité des cloisons, la norme NF C 15-100 impose une distance de 1,50 mètre minimum entre deux saignées verticales dans les matériaux creux.

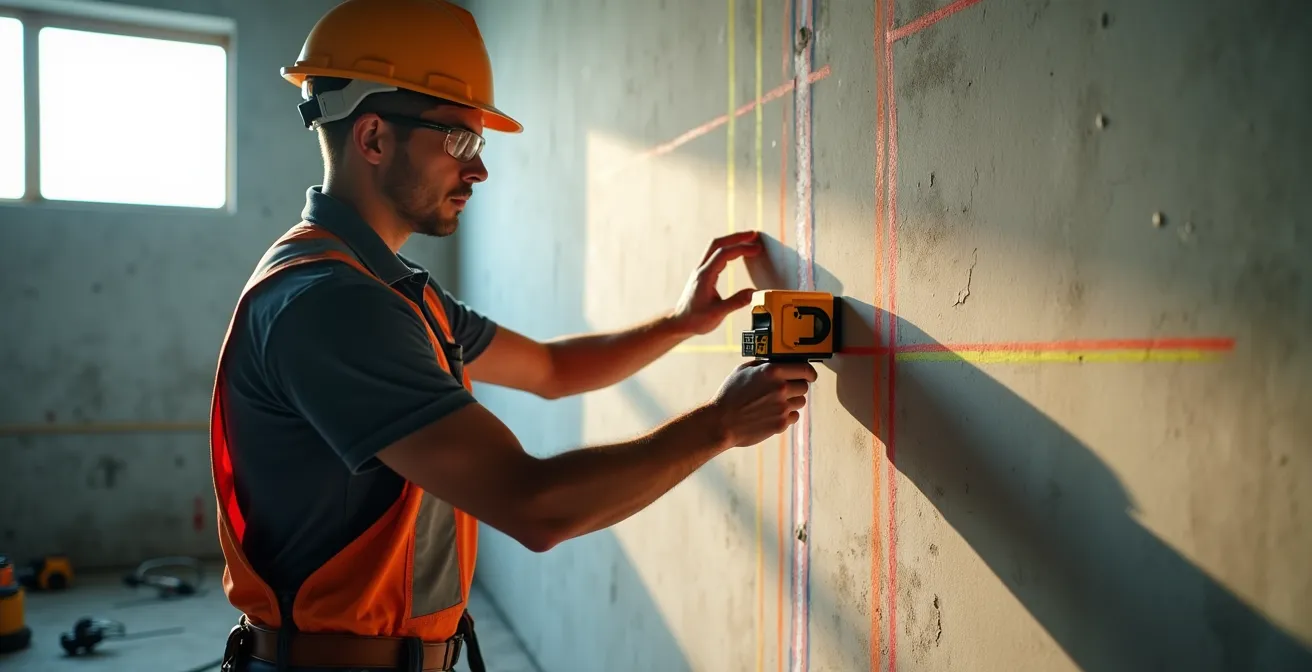

Comme le montre ce tracé professionnel, la planification est reine. Avant de toucher à la rainureuse, on utilise un niveau laser et un cordeau à tracer pour matérialiser l’ensemble du réseau. La profondeur de la saignée doit être juste suffisante pour accueillir la gaine plus une marge de 5 mm pour l’enrobage par l’enduit, soit environ 25-30 mm de profondeur pour une gaine de Ø20 mm. Quant à la largeur, elle doit permettre de placer la gaine sans forcer. Il est possible de placer deux gaines dans la même saignée, à condition d’augmenter la largeur et de s’assurer qu’elles sont bien maintenues côte à côte et non l’une sur l’autre.

Cette planification rigoureuse transforme un travail fastidieux et salissant en une intervention chirurgicale, propre et efficace. Moins de saignées, c’est moins de poussière, moins de rebouchage, et donc un gain de temps et d’argent considérable pour une finition impeccable.

Boîtier d’encastrement : quelle profondeur pour un affleurage parfait avec 10 mm de plâtre ?

L’affleurage parfait d’un appareillage électrique est le détail qui signe une finition de luxe. Rien n’est plus disgracieux qu’un interrupteur qui flotte à quelques millimètres du mur ou, à l’inverse, qui est tellement enfoncé que sa plaque de finition ne plaque pas correctement. Ce réglage millimétrique dépend entièrement de la profondeur choisie pour la boîte d’encastrement et de la technique de pose. L’erreur commune est de choisir la profondeur minimale (40 mm) par souci d’économie ou de facilité de perçage. C’est un mauvais calcul.

Une boîte de 40 mm de profondeur ne laisse quasiment aucun espace derrière l’appareillage une fois les fils connectés. Le câblage est compressé, ce qui crée des tensions et peut même empêcher de visser correctement l’interrupteur ou la prise. La profondeur de 50 mm est le standard confortable qui devrait être la norme. Elle offre l’espace nécessaire pour un câblage aisé, même avec des appareillages modernes comme les micromodules de domotique (type Legrand Netatmo, Yokis). La profondeur de 60 mm est un luxe appréciable pour les points de connexion complexes (comme une sortie de câbles) ou pour anticiper des appareils futurs plus profonds.

Mais la bonne profondeur ne suffit pas. Il faut garantir que la collerette de la boîte arrivera exactement au même niveau que la surface du mur fini. Si vous prévoyez une épaisseur de plâtre de 10 mm, la collerette de la boîte doit donc dépasser de 10 mm du mur brut. Pour un réglage infaillible, la technique de la pige est la plus professionnelle.

Fixation de boîtiers électriques : comment éviter qu’ils se descellent ou basculent ?

Un boîtier d’encastrement qui bouge lorsqu’on branche ou débranche un appareil est un signe de travail bâclé et potentiellement dangereux. Le descellement est un problème fréquent, causé par un choix de matériau de scellement inadapté. Utiliser du plâtre traditionnel pour sceller une boîte dans la maçonnerie est une erreur. Le plâtre a un pouvoir adhésif faible et un retrait au séchage. Il « tient » la boîte par encerclement, mais ne la colle pas. À la longue, les contraintes mécaniques répétées créent un jeu qui mène inévitablement au descellement.

La solution définitive est, encore une fois, l’utilisation du MAP (Mortier Adhésif Placo). Grâce à sa formulation, le MAP possède un pouvoir adhésif puissant qui va littéralement « souder » chimiquement le plastique de la boîte à la maçonnerie environnante. Son absence de retrait garantit qu’aucune tension n’est créée au séchage. Un scellement au MAP est définitif ; la boîte et le mur ne font plus qu’un. Pour une efficacité maximale, il faut bien humidifier le trou avant d’appliquer le MAP et ne pas hésiter à « beurrer » généreusement l’arrière et les côtés de la boîte avant de l’insérer.

Au-delà du matériau de scellement, la qualité de la boîte elle-même joue un rôle. Les nouvelles réglementations thermiques poussent à l’utilisation de boîtiers spécifiques pour garantir l’étanchéité à l’air. Comme le rappelle IZI by EDF, cette évolution technique a un bénéfice collatéral sur la solidité de l’installation.

Les boîtes d’encastrement étanches à l’air conformes RE 2020 assurent une meilleure tenue et empêchent les fissures

– IZI by EDF, Guide installation électrique encastrée

Ces boîtiers, équipés de membranes souples pour le passage des gaines, sont souvent plus rigides et offrent une meilleure surface d’accroche pour le mortier adhésif. Investir dans ces modèles n’est pas seulement un geste pour la performance énergétique, c’est aussi une assurance supplémentaire pour la pérennité mécanique de votre installation.

L’excellence en matière de finition électrique encastrée ne tolère aucun compromis. Chaque étape, du tracé initial au scellement final du boîtier, est une pièce d’un puzzle complexe visant un seul objectif : l’invisibilité totale et la durabilité absolue. Pour que votre prochain chantier soit l’expression de cette exigence, la première étape est d’adopter cette méthodologie rigoureuse sans jamais céder à la facilité.
