Travaux de petite maçonnerie électrique : comment intégrer proprement vos câbles dans les murs ?

Vous venez de finir de peindre votre mur, fier du résultat lisse et uniforme. Mais quelques mois plus tard, un spectre apparaît : une fine fissure, un léger relief qui suit un tracé étrangement rectiligne. C’est le fantôme de la saignée électrique, la cicatrice d’une intégration de câbles mal maîtrisée. Beaucoup de bricoleurs pensent qu’il suffit de creuser, passer une gaine et reboucher au plâtre. C’est la voie rapide vers les déceptions et les finitions compromises.

L’art d’intégrer des câbles ne relève pas seulement de l’électricité, mais avant tout de la petite maçonnerie. La véritable clé n’est pas la puissance de l’outil pour creuser, mais la compréhension de la « santé du bâti » et l’anticipation des réactions des matériaux. Un travail d’artisan ne se voit pas. Il vise une finition invisible et pérenne, qui respecte la structure du mur autant que l’esthétique de la pièce. Il s’agit de connaître les règles de l’art pour que vos murs oublient qu’ils ont un jour été ouverts.

Ce guide est conçu pour vous transmettre ce savoir-faire. Nous allons dépasser le simple « comment faire » pour expliquer le « pourquoi » de chaque geste. De l’analyse du mur à la recette du rebouchage parfait, en passant par le choix de l’outil et le respect des normes, vous apprendrez à réaliser des saignées non plus comme un bricoleur, mais avec la rigueur et la vision d’un professionnel aguerri.

Pour aborder ce sujet avec la rigueur qu’il mérite, nous allons suivre un parcours logique, depuis les risques à éviter jusqu’aux techniques de finition les plus abouties. Le sommaire ci-dessous détaille les étapes clés pour maîtriser cet art.

Pourquoi une saignée de 3 cm dans un mur en pierre peut-elle fissurer toute la façade ?

Avant même de brancher un outil, la première étape est une question de respect pour le bâti. Une saignée n’est pas un simple creusement, c’est une blessure infligée à la structure d’un mur. Mal pensée, elle peut avoir des conséquences désastreuses, bien au-delà d’une simple fissure esthétique. Le principal danger réside dans l’affaiblissement de la cohésion mécanique du mur, surtout sur des matériaux anciens ou des structures porteuses. Une saignée verticale interrompt la descente des charges sur une petite largeur, ce qui est généralement acceptable. En revanche, une saignée horizontale coupe les lignes de force sur une plus grande longueur, agissant comme une ligne de fracture potentielle.

Dans les murs porteurs en maçonnerie (brique, parpaing, pierre), les règles sont strictes. Les saignées horizontales sont extrêmement limitées en longueur et interdites près des planchers ou des angles. Pour les saignées verticales, les dimensions sont également encadrées : jusqu’à 30 mm de profondeur et 100 mm de largeur peuvent être envisagées sans calculs de structure complexes, selon les normes DTU 20.1 en France. Cependant, le cas des murs en béton porteur est encore plus critique : les saignées horizontales y sont formellement proscrites car elles peuvent sectionner les armatures métalliques qui assurent la solidité de l’ensemble de l’ouvrage.

Dans un mur en pierre, les pierres sont maintenues en équilibre par compression. Creuser une saignée, même de 3 cm, peut déstabiliser cet équilibre et créer un point de faiblesse. Avec les variations thermiques et l’humidité, cette faiblesse peut se transformer en une micro-fissure qui, année après année, se propage à travers le mortier et peut remonter sur toute la hauteur de la façade. Le bon artisan n’est pas celui qui sait creuser, mais celui qui sait où et comment ne pas creuser.

Comment tracer et creuser une saignée électrique parfaitement droite en 8 étapes ?

La qualité d’une saignée commence par la précision de son tracé. Un travail propre et rectiligne facilite non seulement le passage des gaines mais aussi et surtout le rebouchage pour une finition invisible. Le secret d’un artisan réside dans la préparation et la méthode, bien plus que dans la force brute. Oubliez les tracés à main levée ; la rigueur est votre meilleure alliée.

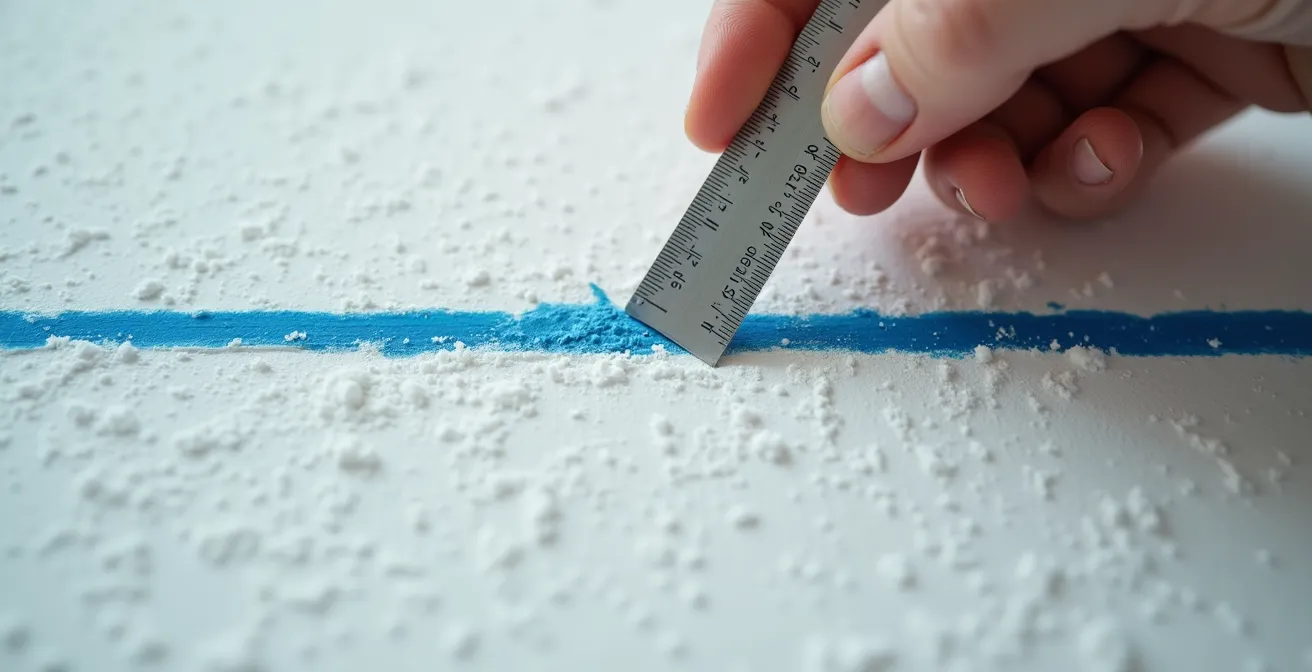

Avant de faire de la poussière, le crayon, le niveau à bulle et le cordeau traceur sont vos outils principaux. Le tracé doit suivre les conventions : les saignées partent des boîtiers (interrupteurs, prises) et montent verticalement vers le plafond ou descendent horizontalement vers le sol, en évitant les tracés en diagonale, qui sont proscrits par la norme NF C 15-100 car ils rendent le repérage des câbles impossible pour les interventions futures.

Une fois le tracé parfaitement défini, le creusement peut commencer. Voici la méthode rigoureuse en 8 étapes pour un résultat professionnel :

1. Tracer les emplacements : Marquez au crayon l’axe de la saignée et l’emplacement des boîtiers d’encastrement. Utilisez un niveau à bulle et une règle de maçon pour une rectitude parfaite.
2. Percer les boîtiers : Avant de creuser la saignée, percez les logements des boîtes d’encastrement avec une scie-cloche au diamètre adapté. Cela vous donnera un point de départ et d’arrivée net.
3. Régler l’outil : Si vous utilisez une rainureuse, réglez la profondeur de coupe et l’écartement des disques. Prévoyez toujours 4 à 5 mm de plus que le diamètre de votre gaine pour laisser de la place au mortier de scellement.
4. Creuser la saignée : Guidez fermement la rainureuse ou la meuleuse le long de la ligne. Pour le travail au burin, creusez méthodiquement entre deux lignes parallèles.
5. Évider la saignée : Une fois les deux sillons parallèles créés par la rainureuse, utilisez un petit burin plat et un marteau pour faire sauter la partie centrale.
6. Dépoussiérer : C’est une étape cruciale souvent négligée. Aspirez énergiquement la saignée avec un aspirateur d’atelier. Aucune poussière ne doit subsister pour garantir l’accroche du rebouchage.
7. Humidifier le support : Juste avant de reboucher, pulvérisez un peu d’eau dans la saignée, surtout sur des supports poreux comme le plâtre ou la brique. Cela évite que le mur n’absorbe trop vite l’eau du mortier.
8. Installer et fixer les gaines : Positionnez vos gaines ICTA et fixez-les avec des plots de mortier ou des clous spécifiques tous les 30 à 40 cm.

Plâtre, MAP ou enduit ciment : quel rebouchage pour vos saignées électriques ?

Le choix du matériau de rebouchage est aussi crucial que la saignée elle-même. Utiliser le mauvais produit est la garantie de voir apparaître des fissures ou des auréoles après peinture. La règle d’or est la compatibilité des matériaux. Chaque support (plâtre, parpaing, béton, pierre) a ses exigences et ses ennemis. Un bon artisan connaît ces « mariages » heureux et malheureux.

L’erreur la plus commune est d’utiliser un mortier à base de ciment sur un mur en plâtre. Comme le rappelle un expert en maçonnerie dans le Guide pratique de la rénovation :

Le ciment est proscrit sur le plâtre car il entraîne un risque de ‘brûlure’ et de fissure, tandis que la chaux est recommandée pour le bâti ancien afin de respecter sa perspirance.

– Expert maçonnerie, Guide pratique de la rénovation

Le ciment, en séchant, a un retrait beaucoup plus fort et une rigidité supérieure au plâtre. Cette tension différentielle provoque inévitablement des fissures à la jonction. De plus, une réaction chimique entre le sulfate de calcium du plâtre et les aluminates du ciment peut former un sel expansif (l’ettringite) qui dégrade le support. Pour y voir plus clair, voici un comparatif des matériaux les plus courants.

Le MAP est souvent le choix privilégié des plaquistes et électriciens pour sa rapidité et son pouvoir adhésif, idéal pour sceller les gaines et les boîtiers. Pour les murs en brique ou en parpaing, un mortier bâtard (mélange ciment/chaux) est une excellente solution polyvalente. Dans le bâti ancien, la chaux est reine : elle laisse le mur « respirer » en régulant l’humidité, une qualité essentielle pour la pérennité des murs en pierre ou en pisé.

L’erreur qui fait réapparaître vos saignées 3 mois après la peinture : négliger l’accrochage

Vous avez choisi le bon mortier, vous avez rebouché la saignée au ras du mur, poncé, et peint. Tout semble parfait. Et pourtant, le spectre de la fissure revient. Cette pathologie est tristement classique et son origine est presque toujours la même : une mauvaise gestion des tensions et un manque d’accroche entre les différents matériaux. Le rebouchage, même avec le bon produit, crée une ligne de discontinuité dans le mur. Les micro-mouvements du bâtiment, les variations de température et d’humidité se concentrent sur cette ligne de faiblesse, créant une micro-fissure qui finit par transparaître à travers la peinture.

La solution des professionnels pour contrer ce phénomène est un système de rebouchage multi-couches armé. Il ne s’agit pas de mettre une seule couche épaisse, mais de construire une réparation souple et solidaire du support existant. L’élément clé de ce système est la bande de calicot (ou bande de fibre de verre). Noyée dans l’enduit, elle agit comme une armature qui absorbe et répartit les micro-tensions, empêchant la fissure de se former en surface.

Oublier cette étape, c’est prendre un risque énorme de devoir tout recommencer. Un rebouchage réussi est un rebouchage armé. C’est la différence fondamentale entre un « cache-misère » temporaire et une réparation durable qui deviendra véritablement invisible.

À quel moment reboucher les saignées : avant ou après le passage des câbles ?

C’est une question de logique de chantier qui oppose souvent les bricoleurs débutants aux professionnels. L’instinct pourrait être de tout reboucher d’un coup pour en finir avec la maçonnerie. C’est une erreur qui peut coûter cher en temps et en énergie. La règle est simple : le rebouchage complet et la finition n’interviennent qu’à la toute fin, une fois que l’installation électrique est entièrement tirée et, dans le cas d’une installation neuve ou d’une rénovation lourde en France, après la validation par le Consuel.

La procédure standard sur un chantier respecte un ordre précis. Une fois la saignée creusée et les boîtiers d’encastrement positionnés, l’électricien ne rebouche pas entièrement. Il réalise un scellement par plots. Cette technique consiste à appliquer de petites quantités de plâtre rapide ou de MAP à intervalles réguliers pour fixer solidement la gaine ICTA au fond de la saignée. Selon les recommandations des professionnels, il faut prévoir un point de fixation tous les 30 à 40 cm maximum. Les boîtiers d’encastrement sont également scellés à ce moment, en vérifiant leur parfait alignement et leur niveau.

Cette méthode présente deux avantages majeurs. Premièrement, elle laisse la gaine visible pour le contrôle de conformité. En effet, l’inspecteur du Consuel doit pouvoir vérifier le type de gaine utilisé et son cheminement. Deuxièmement, et c’est un point très pratique, cela facilite grandement le tirage des fils électriques. Tenter de passer un tire-fil et des câbles dans une gaine déjà entièrement noyée dans un mortier durci est un exercice difficile, voire impossible si la gaine a été pincée ou trop coudée pendant le rebouchage. Le scellement par plots maintient la gaine en place tout en lui laissant une certaine liberté de mouvement. Ce n’est qu’une fois les fils passés et l’installation testée que l’on procède au rebouchage complet et aux finitions décrites précédemment.

Rainureuse électrique, meuleuse ou burin : quel outil pour 20 mètres de saignées dans du béton ?

Le choix de l’outil est un arbitrage entre l’ampleur de la tâche, la nature du mur, votre budget et votre tolérance à la poussière. Pour une petite saignée de 50 cm dans de la brique plâtrière, un marteau et un burin peuvent suffire. Mais pour 20 mètres dans du béton, s’acharner manuellement est une perte de temps et d’énergie, pour un résultat souvent médiocre. Le choix se portera donc sur un outil électrique.

La meuleuse d’angle équipée d’un disque diamant est une solution polyvalente. Elle est rapide et efficace dans la plupart des matériaux. Son principal inconvénient est la quantité phénoménale de poussière fine qu’elle génère, qui se propage partout et est nocive pour la santé. De plus, elle ne réalise qu’un seul trait à la fois, vous obligeant à faire deux passages parallèles pour délimiter la saignée.

La rainureuse électrique est l’outil de prédilection du professionnel. Équipée de deux disques diamantés, elle creuse les deux sillons de la saignée en un seul passage, avec un écartement et une profondeur réglables. Son atout majeur est son capot d’aspiration, qui, relié à un aspirateur de chantier, permet de travailler dans un environnement quasi sans poussière. Pour un projet d’envergure comme 20 mètres dans du béton, la location d’une rainureuse est sans conteste l’option la plus efficace, la plus propre et la plus confortable.

Pour vous aider à faire le bon choix en fonction de votre projet, le tableau suivant synthétise les options les plus judicieuses, en considérant un arbitrage entre achat et location, un modèle économique souvent pertinent pour les bricoleurs.

Gaines électriques qui bougent : quelle technique de fixation tous les 30 cm dans du placo ?

Dans les cloisons sèches de type Placoplatre, la problématique est différente des murs en dur. Il n’est pas question de creuser une saignée dans la plaque de plâtre elle-même, mais plutôt de faire passer les gaines dans le vide technique entre les plaques, en s’aidant de la structure métallique (les montants et les rails). Le défi ici n’est pas le creusement, mais la fixation solide de la gaine pour qu’elle ne bouge pas lors du tirage des fils, et qu’elle ne crée pas de bruits parasites (vibrations) une fois le mur refermé.

Une gaine qui « flotte » dans une cloison est un cauchemar pour l’électricien. Au moment de passer le tire-fil, la gaine va reculer, se tordre et bloquer toute progression. La règle est donc de la fixer solidement tous les 30 à 40 cm, comme pour une saignée en maçonnerie. Plusieurs techniques existent pour les cloisons sèches.

La plus simple, si vous avez accès à l’ossature avant la pose de la deuxième plaque, est d’utiliser des colliers de fixation spécifiques (type « colson » ou colliers à embase) vissés directement sur les montants métalliques. Cela assure une tenue parfaite. Si vous intervenez sur une cloison déjà fermée, la tâche est plus complexe. On peut utiliser des fixations spécifiques pour corps creux, mais une technique d’artisan consiste à créer de petits plots de MAP (Mortier Adhésif Placo). En pratiquant une ouverture ponctuelle un peu plus large, on peut glisser la gaine et appliquer une noix de MAP qui, en durcissant, va la coller contre la plaque de plâtre opposée. C’est une solution robuste qui solidarise l’ensemble.

L’essentiel est de s’assurer que la gaine est tendue et ne forme pas de « ventre » entre deux points de fixation. Un bon maintien est le secret d’un tirage de câbles fluide et sans effort. C’est un de ces détails de préparation qui fait gagner un temps précieux lors de la phase de câblage.

Réalisation de saignées électriques : comment éviter les erreurs qui fragilisent vos murs ?

Au-delà de la technique pure, la réalisation de saignées est avant tout un exercice de prévention. Les erreurs les plus graves sont celles que l’on commet par manque d’information avant même d’avoir commencé à creuser. Maîtriser l’art de la saignée, c’est d’abord savoir identifier les « zones interdites » et les risques invisibles pour garantir la sécurité et la pérennité de votre logement.

La première erreur est de négliger l’existant. Avant toute chose, un diagnostic du mur s’impose. Est-il porteur ? En quel matériau est-il fait ? Mais surtout, que cache-t-il ? Utiliser un détecteur de matériaux est une précaution non négociable pour repérer d’anciennes canalisations d’eau, de gaz ou d’autres circuits électriques. Croiser une canalisation d’eau est une source de tracas, mais toucher un conduit de gaz peut avoir des conséquences dramatiques. Pour des raisons de sécurité, la norme impose un écart minimal de 3 cm entre une gaine électrique et une canalisation conductrice (eau, gaz).

Un autre risque majeur, spécifique au parc immobilier français, est l’amiante. Pour tout logement dont le permis de construire est antérieur à 1997, il existe un risque de présence d’amiante dans les enduits, les plaques ou les colles. Poncer ou creuser un matériau amianté libère des fibres extrêmement dangereuses pour la santé. En cas de doute, une vérification est obligatoire pour les logements construits avant cette date et doit être réalisée par un professionnel certifié.

Enfin, l’erreur ultime est de considérer que tous les murs sont logés à la même enseigne. Comme nous l’avons vu, les saignées sont interdites dans les éléments structurels majeurs du gros œuvre comme les poteaux, les poutres et la plupart des planchers en béton. Elles ne sont tolérées, sous conditions strictes, que dans les murs de remplissage ou les murs porteurs en petite maçonnerie (briques, parpaings). Ignorer ces règles, c’est jouer avec la solidité même de votre habitation.

En maîtrisant ces règles, de la planification à la finition, vous ne faites plus du bricolage : vous réalisez un travail d’artisan, respectueux de votre habitat et conçu pour durer. L’étape suivante consiste à planifier votre propre chantier avec cette même rigueur, outil par outil, geste par geste.
