Publié le 15 mars 2024

Votre installation électrique des années 70-80, bien que conforme à l’époque, représente un risque d’incendie latent. La cause ? Un décalage critique entre la section des câbles d’hier, conçus pour peu d’appareils, et nos besoins énergétiques actuels. Ce guide n’est pas un manuel de conformité, mais une méthode d’audit préventif pour identifier ces « bombes à retardement » cachées dans vos murs. Vous apprendrez à déceler les points de faiblesse avant qu’ils ne provoquent une surchauffe silencieuse et dangereuse.

Vous vivez dans un logement construit avant 1990 ? Ses murs de pierre ou ses parquets qui craquent ont un charme indéniable. Mais sous cette patine rassurante se cache un réseau d’artères électriques conçu pour une autre époque. À l’époque, l’équipement se limitait à un réfrigérateur, une télévision et quelques lampes. Aujourd’hui, entre les robots cuiseurs, les chargeurs rapides, les pompes à chaleur et les véhicules électriques, la demande énergétique a explosé. Le problème fondamental est là : vos câbles, souvent de section insuffisante, n’ont pas été pensés pour supporter cette charge.

La plupart des conseils se concentrent sur la conformité à la norme NF C 15-100 pour les constructions neuves. Mais cela ne vous aide pas à évaluer le risque d’un bien existant. Le vrai danger n’est pas un fusible qui saute, mais la surchauffe silencieuse, cette lente dégradation de l’isolant d’un câble sous-dimensionné qui finit par provoquer un court-circuit et un incendie. Chaque année en France, on dénombre près de 50 000 incendies d’origine électrique, souvent liés à des installations vétustes ou inadaptées.

Cet article n’est pas un simple rappel des normes. C’est un guide d’audit préventif. Nous allons adopter la démarche d’un diagnostiqueur pour vous apprendre à repérer les faiblesses cachées de votre installation. L’objectif n’est pas de tout refaire, mais de savoir précisément où regarder et quels circuits prioriser pour garantir votre sécurité. Il s’agit de comprendre l’inadéquation critique entre la conception d’hier et les usages d’aujourd’hui, pour neutraliser le risque avant qu’il ne soit trop tard.

Pour vous guider dans cet audit technique, nous aborderons les points essentiels de vérification, de l’identification des câbles aux circuits les plus à risque. Ce parcours vous donnera les clés pour évaluer la sécurité réelle de votre installation électrique.

Pourquoi un conducteur de 1,5 mm² sur un circuit de prises peut-il déclencher un incendie ?

Un conducteur de 1,5 mm² utilisé pour un circuit de prises est la signature d’une installation ancienne et un point de vigilance majeur. Le danger ne vient pas du câble lui-même, mais de son inadéquation fondamentale avec les usages modernes. Ce câble est conçu pour supporter une intensité maximale d’environ 10 Ampères (A), ce qui correspond à une puissance de 2300 Watts (W). Historiquement, cela suffisait pour quelques lampes et un petit appareil. Aujourd’hui, c’est largement insuffisant.

Le mécanisme du danger est simple : c’est l’effet Joule. Lorsqu’un courant électrique traverse un conducteur, il produit de la chaleur. Plus l’intensité est élevée, plus la chaleur dégagée est importante. Si vous branchez un appareil gourmand comme une bouilloire (2000W) et un grille-pain (1000W) sur un même circuit en 1,5 mm², l’intensité demandée (13A) dépasse la capacité du câble. Le disjoncteur (souvent un 16A sur les vieilles installations) ne réagira pas immédiatement, mais le câble, lui, va commencer à surchauffer.

Cette surchauffe silencieuse est le véritable ennemi. L’isolant en PVC qui entoure le cuivre n’est prévu que pour une température d’environ 70°C. Une surchauffe répétée va le faire « cuire » : il devient cassant, se fissure et finit par exposer l’âme en cuivre. À ce stade, le risque de court-circuit entre les conducteurs (phase et neutre) est maximal, créant un arc électrique capable d’enflammer les matériaux environnants (poussière, bois, isolant). C’est ainsi que, sans aucun signe avant-coureur, un incendie peut se déclarer à l’intérieur d’une cloison.

L’erreur est de penser que « si ça ne disjoncte pas, c’est que c’est bon ». En réalité, le sous-dimensionnement crée un point de rupture thermique bien avant que le disjoncteur ne joue son rôle de protection contre les surcharges franches.

Comment lire les marquages sur vos câbles électriques pour identifier leur section réelle ?

La première étape de votre audit consiste à jouer les détectives : identifier la section des câbles qui composent vos circuits. La méthode la plus simple est de lire les marquages imprimés sur la gaine extérieure des câbles, souvent visibles près du tableau électrique ou dans les boîtes de dérivation. Vous cherchez une inscription du type « U-1000 R2V 3G1.5 » ou « H07VU 1.5 ».

Voici comment décoder cette nomenclature :

  • Le nombre de conducteurs : Le « 3G » signifie qu’il y a 3 conducteurs (Phase, Neutre, et G pour « Ground », la Terre). « 2x » signifierait 2 conducteurs sans terre.
  • La section du conducteur : Le chiffre qui suit est celui qui nous intéresse. « 1.5 » ou « 2.5 » indique la section de chaque conducteur en millimètres carrés (mm²). C’est la valeur clé de votre audit.

Cependant, sur les installations très anciennes, ces marquages peuvent être effacés ou les fils peuvent être d’anciens modèles sans indication claire. Dans ce cas, une mesure physique s’impose, mais elle requiert de couper le courant et de manipuler les fils. Si le marquage est illisible, la solution la plus sûre est de faire appel à un professionnel. Pour les plus avertis, une mesure au pied à coulisse est possible.

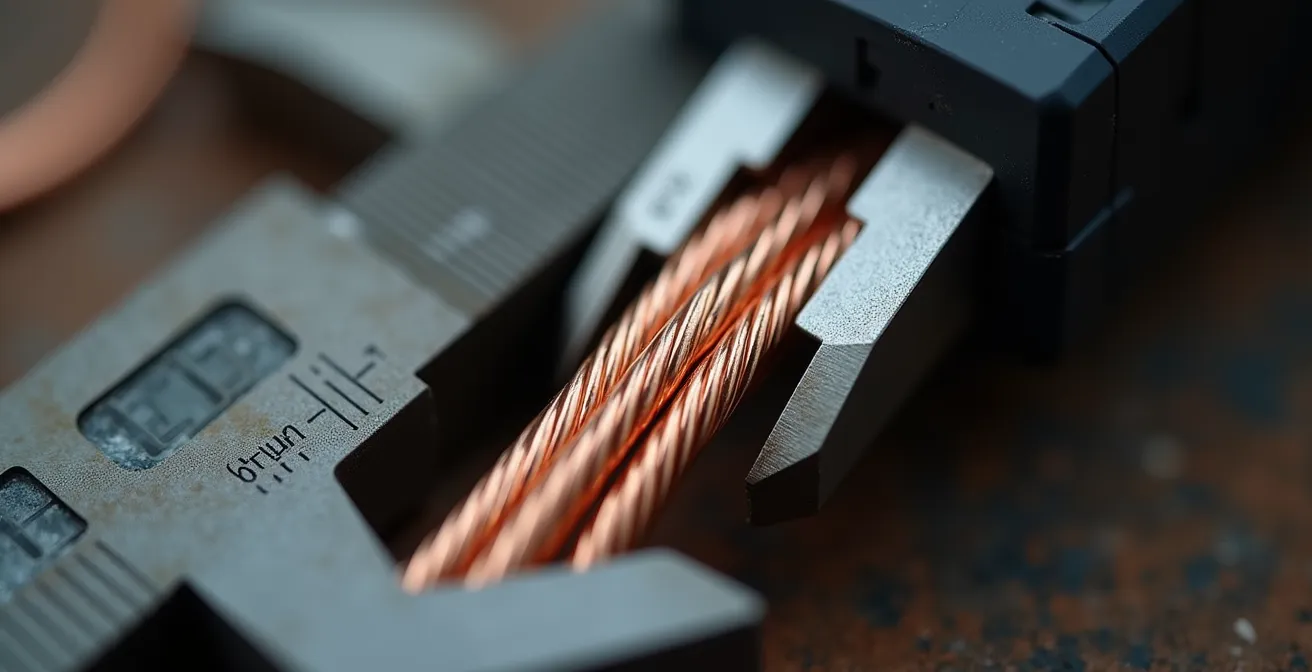

Gros plan sur la mesure d'un câble électrique avec un pied à coulisse numérique

Votre plan d’action pour mesurer la section réelle d’un câble (pour utilisateurs avertis)

  1. Sécurité avant tout : Coupez le disjoncteur général et vérifiez l’absence de tension avec un Vérificateur d’Absence de Tension (VAT).
  2. Accéder à l’âme : Dénudez délicatement environ 1 cm de l’un des conducteurs pour exposer le fil de cuivre.
  3. Mesurer le diamètre : Utilisez un pied à coulisse numérique pour mesurer avec précision le diamètre (D) de l’âme en cuivre (pas de l’isolant).
  4. Calculer la section : Appliquez la formule mathématique de l’aire d’un disque : Section (S) = π × (Diamètre / 2)². Par exemple, pour un diamètre de 1,78 mm, la section est 3,14 x (0,89)² ≈ 2,5 mm².
  5. Comparer aux standards : Comparez votre résultat aux sections normalisées pour confirmer : 1,38 mm de diamètre correspond à 1,5 mm² et 1,78 mm à 2,5 mm².

Sections conformes en 1980 mais dangereuses aujourd’hui : quelles évolutions réglementaires ?

Le cœur du problème des installations anciennes est le « décalage normatif ». Une installation réalisée en 1980 pouvait être parfaitement conforme aux règles de l’art de l’époque, mais s’avérer totalement inadaptée et dangereuse quarante ans plus tard. Ce n’est pas que l’installation s’est dégradée, c’est que nos usages ont radicalement changé.

Étude de cas : la cuisine, zone à haut risque

Une cuisine moderne est devenue une véritable centrale énergétique. Une étude de cas concrète le montre : un robot cuiseur (1200W), une bouilloire (2000W), un micro-ondes (1000W) et une cafetière (1500W) fonctionnant en même temps peuvent exiger jusqu’à 5700W, soit près de 25A. Sur un circuit de cuisine ancien, souvent unique et câblé en 1,5 mm² (protégé à 10A ou 16A), la surchauffe n’est pas une possibilité, c’est une certitude. Le sous-dimensionnement entraîne des pertes de tension et un échauffement critique qui dégrade l’isolant.

La norme NF C 15-100 a évolué pour accompagner cette augmentation de la « densité énergétique » de nos logements. Le tableau ci-dessous met en lumière ce décalage critique entre les exigences d’hier et celles d’aujourd’hui, expliquant pourquoi certains de vos circuits sont peut-être des bombes à retardement.

Évolution des exigences de la norme NF C 15-100 pour certains circuits clés, illustrant le décalage normatif entre les années 80 et aujourd’hui. Ces données proviennent d’une analyse des évolutions de la réglementation électrique.
Circuit Norme 1980 (tolérances courantes) NF C 15-100 (Aujourd’hui)
Prises cuisine 1,5 mm² ou 2,5 mm² sur circuit partagé Circuit dédié en 2,5 mm² (6 prises max), protégé par 20A
Four électrique Souvent sur un circuit 2,5 mm² partagé Circuit dédié obligatoire en 2,5 mm²
Plaque de cuisson Parfois 4 mm² si électrique Circuit dédié obligatoire en 6 mm² (protégé par 32A)
Chauffage 2000W Souvent toléré sur 1,5 mm² Circuit dédié en 2,5 mm² minimum

Ce tableau n’est pas un acte d’accusation contre votre installation, mais un outil de diagnostic. Il montre que des circuits comme celui de la cuisine ou du chauffage, autrefois considérés comme adéquats, sont aujourd’hui les principaux points de faiblesse d’un logement ancien.

L’erreur qui fait fondre vos câbles : ajouter un radiateur 2000 W sur un circuit existant en 1,5 mm²

C’est un scénario classique de l’hiver : pour chauffer une pièce mal isolée, vous achetez un radiateur d’appoint de 2000W et vous le branchez sur la première prise disponible. C’est l’erreur la plus courante et l’une des plus dangereuses que vous puissiez faire dans un logement ancien. Ce simple geste peut être le déclencheur d’un processus de dégradation menant à un incendie.

Un radiateur de 2000W, en fonctionnement continu, va demander une intensité d’environ 8,7A (2000W / 230V). Si la prise sur laquelle vous le branchez fait partie d’un circuit câblé en 1,5 mm², vous êtes déjà à la limite de ce que le conducteur peut supporter en toute sécurité (10A). Le problème est que ce circuit alimente rarement une seule prise. Il dessert probablement aussi d’autres prises dans la pièce ou même dans la pièce voisine. Si un autre appareil (un chargeur, une télévision, une lampe) est branché sur ce même circuit, vous dépassez instantanément la capacité du câble.

Le disjoncteur 16A ne se déclenchera pas, car la surcharge n’est pas assez forte et soudaine. Mais le câble, lui, va commencer son lent processus de cuisson de l’isolant. L’échauffement sera particulièrement concentré aux points de connexion : dans la prise murale et dans les boîtes de dérivation. C’est là que les contacts sont moins parfaits et que la résistance est plus élevée, accentuant l’effet Joule. Une odeur de plastique chaud est souvent le premier et dernier avertissement.

Avant de brancher un appareil puissant, la prudence est de mise. Il faut considérer chaque circuit comme un système à la capacité finie. Additionner les puissances de tous les appareils susceptibles de fonctionner en même temps sur un même circuit est un réflexe de sécurité indispensable. Si le total dépasse 2300W pour un circuit en 1,5 mm² (ou 3680W pour du 2,5 mm² protégé par 16A), la seule solution sûre est la création d’un nouveau circuit dédié.

Quels circuits vérifier en priorité : commencer par les prises, l’éclairage ou le chauffage ?

Face à une installation ancienne, il est inutile et anxiogène de vouloir tout vérifier d’un coup. La méthode d’un auditeur est de procéder par ordre de criticité. Le risque n’est pas le même partout. Certains circuits sont, par nature, bien plus dangereux que d’autres. Les statistiques sur les anomalies électriques dans l’habitat ancien sont éloquentes : selon le baromètre 2024 de l’ONSE, 83% des logements de plus de 15 ans comportent au moins une anomalie électrique, avec des zones de risque clairement identifiées.

Voici une matrice de priorisation pour guider votre audit, du plus critique au moins urgent :

  1. Priorité 1 : Les circuits de forte puissance. Ce sont les points noirs. Vérifiez systématiquement la section des câbles alimentant les plaques de cuisson, le chauffe-eau, et les radiateurs électriques fixes. Ce sont eux qui subissent les charges les plus longues et les plus intenses.
  2. Priorité 2 : Le circuit unique de la cuisine. Dans les logements construits entre les années 70 et 90, il est fréquent qu’un seul circuit en 2,5 mm² (au mieux) alimente toutes les prises de la cuisine. C’est un point de congestion dangereux avec l’électroménager moderne.
  3. Priorité 3 : Les extensions et aménagements « sauvages ». L’alimentation du garage, des combles aménagés ou de l’abri de jardin a souvent été « tirée » depuis un circuit existant, sans se soucier de la charge ajoutée. Repérez ces ajouts qui sont des sources classiques de surcharge.
  4. Priorité 4 : Les circuits montrant des traces de bricolage. Des dominos apparents, des câbles de différentes couleurs raccordés ensemble, des prises multiples en cascade… Ces signes visibles trahissent des interventions non professionnelles et potentiellement dangereuses.
  5. Priorité 5 : Les circuits standards. Les circuits d’éclairage (presque toujours en 1,5 mm²) et les circuits de prises des chambres ou du salon sont généralement moins à risque, car ils alimentent des appareils de faible puissance. Ils sont à vérifier en dernier, sauf si vous y branchez régulièrement des appareils de chauffage d’appoint.

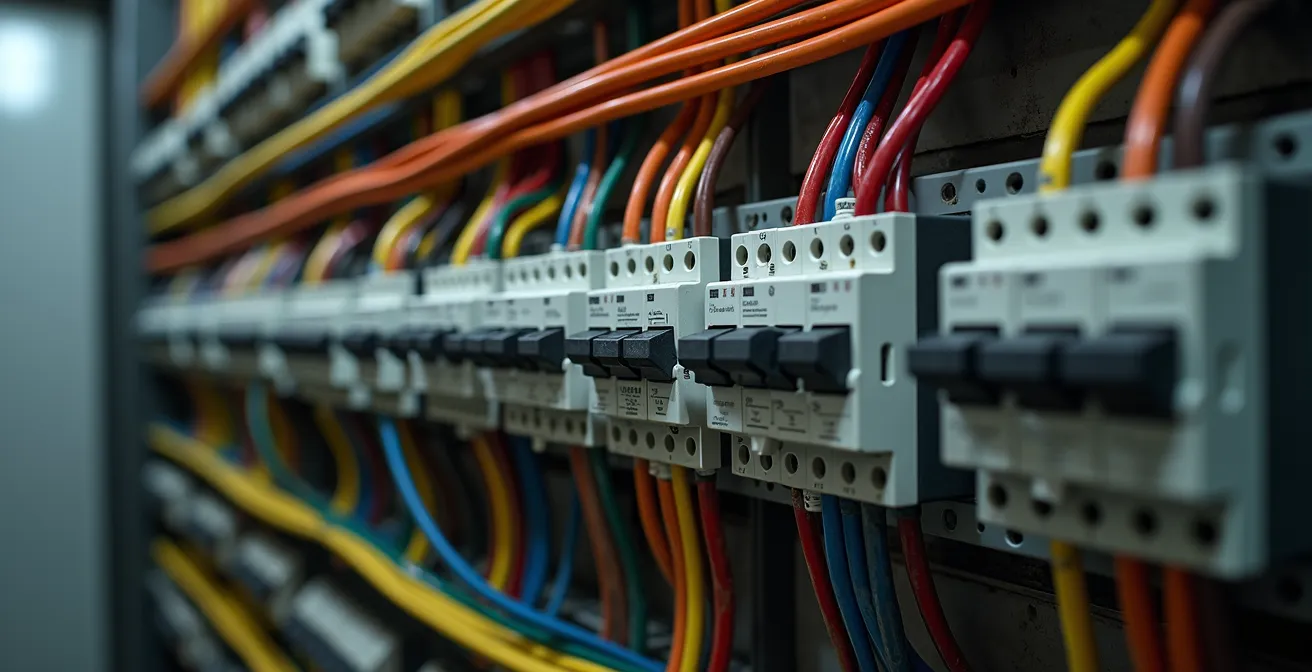

Vue d'ensemble d'un tableau électrique avec zones de vérification prioritaires

Cette approche méthodique vous permet de concentrer vos efforts là où le danger est le plus probable, et de traiter les risques par ordre décroissant de gravité.

Pourquoi un câble de 1,5 mm² peut-il fondre avec un radiateur de 2000 W ?

La question n’est pas « si » un câble de 1,5 mm² va souffrir avec un radiateur de 2000 W, mais « à quelle vitesse » il va se dégrader. L’explication est purement physique et démontre pourquoi les normes ont évolué vers plus de sévérité. Un radiateur est un appareil à charge « résistive » : il demande une puissance constante et prolongée, créant une situation de stress thermique maximale pour le conducteur.

Si la NF C 15-100 impose du 2,5 mm² pour un circuit chauffage jusqu’à 3500W, c’est précisément parce que ce scénario est l’une des principales causes d’incendies d’origine électrique.

– Direction générale de la sécurité civile, Rapport sur les incendies domestiques

Un cas réel, mesuré, permet de quantifier le danger. Une étude thermique sur un câble sous-dimensionné a montré qu’un simple câble de 1,5 mm² alimentant un radiateur de 2000W (soit 8,7A) sur une dizaine de mètres dissipe près de 17W sous forme de chaleur. Cette énergie, piégée dans une gaine plastique et une cloison, est suffisante pour élever la température du câble à 85°C. Or, l’isolant classique en PVC est certifié pour une température maximale de 70°C en fonctionnement continu. Le dépassement de ce seuil, même de 15°C, accélère exponentiellement le vieillissement de l’isolant. Il perd sa souplesse, durcit, et finit par se craqueler. La sécurité n’est plus assurée.

Ce phénomène est aggravé par deux facteurs souvent négligés :

  • La longueur du câble : Plus le câble est long, plus sa résistance augmente et plus il chauffe.
  • Le mode de pose : Un câble dans une gaine, elle-même noyée dans un isolant (laine de verre, polystyrène), dissipe beaucoup moins bien la chaleur qu’un câble à l’air libre. Les conditions de pose réelles sont souvent pires que les conditions de test en laboratoire.

C’est donc la combinaison d’une section trop faible, d’une charge prolongée et de conditions de pose défavorables qui crée le cocktail parfait pour une défaillance critique, comme le confirme une analyse thermique détaillée du dimensionnement des câbles.

Dans quel ordre vérifier l’isolement : commencer par les circuits humides ou les circuits anciens ?

Lorsqu’on audite une installation, après avoir identifié les sections de câbles, il faut rechercher les symptômes de faiblesse. La question de l’ordre de vérification se pose : faut-il prioriser les zones à risque (salle de bain, cuisine) ou les circuits les plus vétustes ? La réponse est : il faut d’abord rechercher les signaux d’alerte actifs, peu importe leur localisation. Ces symptômes trahissent un problème de sous-dimensionnement ou de défaut de connexion qui est déjà en cours.

Votre installation électrique vous « parle ». Il faut simplement savoir l’écouter. Voici les 5 symptômes qui doivent déclencher une alerte rouge et imposer une vérification immédiate du circuit concerné :

  • L’odeur de plastique chaud : C’est le signal le plus alarmant. Si vous percevez une odeur âcre de « brûlé » près d’une prise, d’un interrupteur ou du tableau électrique, c’est que l’isolant d’un câble ou d’un appareil est en train de fondre. Coupez immédiatement le circuit concerné et ne le réutilisez pas avant inspection.
  • Un disjoncteur tiède ou chaud : Après une utilisation prolongée d’un appareil, touchez (avec prudence) le disjoncteur correspondant dans le tableau. S’il est chaud, c’est le signe d’une surintensité chronique qui le fait travailler à sa limite.
  • Des grésillements ou des bourdonnements : Un bruit électrique audible dans une prise ou une boîte de dérivation indique un mauvais contact (« charbonnage »). Cet arc électrique miniature génère une chaleur intense et localisée, un point de départ d’incendie classique.
  • Des baisses d’intensité lumineuse : Si vos lumières faiblissent notablement au démarrage d’un appareil puissant (four, lave-linge), cela signale une chute de tension importante. Le circuit est en surcharge et les câbles sont probablement sous-dimensionnés.
  • Des déclenchements intempestifs : Si un disjoncteur saute sans raison apparente (pas de surcharge évidente), cela peut indiquer un défaut d’isolement. L’isolant d’un câble est peut-être endommagé et entre en contact avec une partie métallique, provoquant une fuite de courant.

La recherche de ces symptômes doit être votre priorité absolue. Un circuit dans une zone sèche qui présente une odeur de chaud est bien plus dangereux qu’un circuit aux normes dans une salle de bain. C’est la présence d’un signal faible qui dicte l’urgence, avant même la localisation du circuit.

À retenir

  • Le décalage normatif est le danger n°1 : Une installation conforme en 1980 est souvent sous-dimensionnée pour les appareils de 2024, créant un risque de surchauffe.
  • Priorisez les circuits puissants : L’audit doit commencer par le chauffage, les plaques de cuisson et la cuisine, là où la charge est la plus forte et le risque d’incendie maximal.
  • La section est non-négociable : Le 1,5 mm² est réservé à l’éclairage. Pour les prises, le 2,5 mm² est le minimum de sécurité absolu pour supporter les usages modernes.

Sections de câbles électriques : comment choisir entre 1,5 mm², 2,5 mm² et 6 mm² ?

Après avoir diagnostiqué les faiblesses de l’existant, il est crucial de connaître les règles de l’art pour toute modification ou ajout. Le choix de la section d’un câble n’est pas une option, il est dicté par la norme NF C 15-100 et répond à une logique de sécurité implacable. Chaque section est associée à un calibre de disjoncteur maximal et à un usage spécifique. Se tromper, c’est annuler la protection et s’exposer à un risque.

Le principe est simple : le disjoncteur protège le câble, et le câble protège l’appareil (et vous). Le disjoncteur doit toujours avoir un calibre inférieur ou égal à ce que le câble peut supporter. Utiliser un disjoncteur de 20A sur un câble de 1,5 mm² est une hérésie : en cas de surcharge à 18A, le câble brûlera bien avant que le disjoncteur ne réagisse.

Le tableau suivant est le guide de référence absolu pour choisir la bonne section en fonction de l’usage prévu. Il synthétise les exigences de la norme pour les circuits les plus courants dans une habitation.

Guide de choix des sections de câble selon la norme NF C 15-100
Usage Section minimale Disjoncteur max Puissance maximale indicative
Circuit Éclairage 1,5 mm² 10A (ou 16A) 2300W
Circuit Prises standards (8 prises max) 2,5 mm² 20A 4600W
Circuit Chauffage < 3500W 2,5 mm² 20A 3500W
Circuit Four dédié 2,5 mm² 20A 4600W
Circuit Plaque de cuisson dédiée 6 mm² 32A 7360W
Circuit Lave-linge / Lave-vaisselle dédié 2,5 mm² 20A 4600W

Face à un doute, un conseil d’expert, comme celui que l’on retrouve dans les guides de rénovation, prévaut : « En cas de doute, qui peut le plus peut le moins ». Comme le souligne IZI by EDF, « le surcoût d’un câble de 2,5 mm² par rapport à un 1,5 mm² est marginal face au gain en sécurité et en évolutivité future ». Opter pour la section supérieure n’est jamais une erreur, c’est un investissement dans votre tranquillité d’esprit.

Ce guide de référence est la conclusion logique de votre audit, vous donnant les clés pour corriger les faiblesses identifiées en toute sécurité.

L’audit de votre installation électrique, en particulier le dimensionnement des conducteurs, n’est pas une simple formalité technique. C’est une démarche préventive essentielle pour la sécurité de votre foyer. En appliquant cette méthode de diagnostic, vous êtes désormais capable d’identifier les points de faiblesse critiques et de comprendre pourquoi une installation autrefois « aux normes » peut aujourd’hui représenter un danger réel. Pour une tranquillité d’esprit totale face à des doutes persistants ou des anomalies avérées, la prochaine étape logique est de faire appel à un électricien qualifié pour un diagnostic électrique complet.
