Liaison équipotentielle à la terre : comment vérifier qu’elle protège réellement ?

Vous vivez dans une maison qui a traversé les décennies, un lieu chargé d’histoire et de charme. Mais derrière les murs épais et le parquet qui craque se cache une question que peu de propriétaires osent se poser : l’installation électrique est-elle un allié ou un ennemi silencieux ? On pense souvent à la vétusté des câbles ou du tableau électrique, en se rassurant à la vue des broches de terre sur les prises. C’est la platitude la plus courante : « j’ai la terre, donc je suis protégé ». Pourtant, cette affirmation est souvent dangereusement fausse.

La confusion est fréquente entre la « prise de terre », ce fameux piquet planté dans le sol, et la « liaison équipotentielle », un concept bien plus vaste et fondamental. La véritable protection ne vient pas d’un simple bout de métal dans le jardin, mais d’un réseau cohérent qui relie toutes les masses métalliques de votre logement (tuyauteries, huisseries, structures) pour former un bouclier unique. Si la véritable clé de votre sécurité n’était pas de vérifier la présence d’une prise, mais de s’assurer de l’intégrité de ce bouclier invisible ? C’est ce que les diagnostics électriques modernes recherchent avant tout.

Cet article n’est pas un énième tutoriel pour planter un piquet. En tant qu’experts, notre mission est de vous faire passer de la simple connaissance de la norme à la compréhension profonde de sa logique. Nous allons décortiquer ensemble le rôle vital de ce système, vous apprendre à déceler les signes d’une protection défaillante avec des moyens simples, à comprendre les différences entre les solutions techniques, et surtout, à éviter les erreurs critiques qui peuvent annuler toute la sécurité de votre installation.

Pour vous guider dans cette démarche essentielle, nous avons structuré cet article en plusieurs points clés. Vous découvrirez pourquoi une absence de terre est si dangereuse, comment réaliser des premières vérifications fiables, et quelles sont les règles incontournables pour une protection pérenne.

Pourquoi une maison sans prise de terre multiplie par 15 le risque d’électrocution ?

L’absence d’une mise à la terre fonctionnelle transforme le corps humain en principal chemin pour évacuer un courant de défaut. En cas de défaillance d’un appareil (machine à laver, four…), sa carcasse métallique se retrouve sous tension. Si vous la touchez, le courant, cherchant le chemin le plus court vers le sol, traversera votre corps. C’est l’électrisation, potentiellement mortelle. Une liaison à la terre offre au courant un chemin de moindre résistance, bien plus efficace que le corps humain, forçant le disjoncteur différentiel de 30mA à couper instantanément l’alimentation. Sans ce chemin, le différentiel ne détecte pas la fuite et le danger persiste.

Le parc immobilier ancien est particulièrement exposé. En effet, selon le dernier baromètre de l’Observatoire National de la Sécurité Électrique (ONSE), 83% des logements de plus de 15 ans comportent au moins une anomalie électrique. Dans de nombreuses maisons construites avant 1991, la mise à la terre n’était pas systématiquement déployée dans toutes les pièces, laissant des zones entières sans protection. La présence d’une prise de terre dans la cuisine ne garantit pas sa présence dans la salle de bain ou les chambres.

Pour un premier diagnostic visuel, plusieurs signes doivent vous alerter :

• Absence de broche de terre : La plupart de vos prises murales ne comportent que deux trous, sans la tige métallique proéminente.
• Tableau électrique vétuste : Votre tableau ne possède pas d’interrupteur différentiel 30mA, un dispositif de sécurité capital qui fonctionne de pair avec la terre.
• Câbles en tissu : La présence de câbles électriques anciens, gainés de tissu, est souvent le signe d’une installation qui n’a jamais été mise aux normes modernes, incluant la terre.

Si vous reconnaissez votre logement dans ces descriptions, il est impératif de ne pas sous-estimer le risque. L’absence de ce bouclier de sécurité fondamental est l’une des défaillances les plus critiques que l’on puisse trouver. En France, on dénombre encore près de 3000 électrisations graves et 30 à 40 électrocutions par an, un chiffre directement lié à ces installations défaillantes.

Comment mesurer la résistance de terre avec un multimètre à moins de 50 € ?

C’est une question fréquente et une idée reçue tenace : non, un multimètre standard ne peut pas mesurer la valeur de la résistance de terre en ohms. Cette mesure complexe nécessite un appareil spécifique appelé telluromètre ou mesureur de terre, utilisé par les électriciens professionnels. Le multimètre, même en mode ohmmètre, ne permet que de faire un test de continuité. Il vous indiquera si un fil relie bien votre prise au tableau électrique, mais il ne vous dira jamais si ce circuit est capable d’évacuer efficacement un courant de défaut vers le sol.

La distinction est cruciale : on peut avoir une parfaite continuité (le multimètre affiche une valeur proche de 0 ohm) mais une très mauvaise prise de terre (résistance supérieure à 100 ohms). C’est la différence entre la continuité et l’efficacité. Pour vérifier la continuité du circuit de protection, vous pouvez régler votre multimètre sur le calibre ohmmètre le plus bas. Piquez une pointe de touche sur la broche de terre d’une prise et l’autre sur la barrette de terre de votre tableau électrique. Une valeur proche de zéro confirme que le fil n’est pas coupé, mais c’est tout.

Pour un propriétaire, un outil bien plus utile et sécurisant est le testeur de prise. Cet appareil peu coûteux (généralement moins de 20 €) se branche directement sur une prise et, grâce à une combinaison de voyants lumineux, indique immédiatement si la terre est présente et correctement raccordée. Certains modèles permettent même de tester le bon déclenchement du disjoncteur différentiel 30mA.

Cet outil simple offre un premier diagnostic fiable pièce par pièce. Si le testeur indique une absence de terre ou un câblage incorrect, c’est le signal qu’une intervention professionnelle est nécessaire. Il s’agit d’une méthode de vérification bien plus pertinente pour un non-initié que l’utilisation hasardeuse d’un multimètre pour une fonction qu’il ne peut remplir.

Piquet de terre, boucle à fond de fouille ou barrette de terre : quelle différence ?

Le « bouclier équipotentiel » repose sur plusieurs composants clés, chacun ayant un rôle défini. Le choix entre ces solutions dépend principalement de la nature du bâtiment : construction neuve ou rénovation. La norme NF C 15-100 impose une résistance de terre qui ne doit jamais excéder 100 ohms, bien qu’une valeur inférieure à 50 ohms soit fortement recommandée pour une sécurité optimale. Pour atteindre cette performance, plusieurs techniques existent.

Le tableau suivant, basé sur les préconisations de la norme NF C 15-100 en vigueur, synthétise les solutions les plus courantes pour vous aider à comprendre leur application.

La boucle à fond de fouille, constituée d’un câble de cuivre nu de 25 mm² posé au fond des tranchées avant le coulage des fondations, est la méthode la plus performante. Elle offre une surface de contact maximale avec le sol et est obligatoire pour toute construction neuve soumise à l’attestation Consuel. Le piquet de terre est la solution la plus courante en rénovation. Il s’agit d’un piquet en acier galvanisé de 1,5 à 2 mètres de long, à enfoncer verticalement dans le sol. Selon la nature du terrain (sec, rocheux), il peut être nécessaire d’installer plusieurs piquets pour atteindre une résistance inférieure à 100 ohms maximum. Enfin, la barrette de mesure (ou barrette de coupure) est un élément obligatoire qui fait le lien entre la prise de terre (piquet ou boucle) et le reste de l’installation. Elle doit rester accessible pour permettre à un professionnel de déconnecter la terre du circuit et de mesurer sa résistance précisément.

L’erreur des bricoleurs qui relient la terre au réseau d’eau en cuivre

C’est l’un des pièges les plus dangereux de la rénovation électrique : utiliser une ancienne canalisation d’eau en cuivre comme prise de terre principale. Cette pratique, autrefois tolérée, est aujourd’hui formellement interdite par la norme NF C 15-100 pour une raison simple : la continuité de la canalisation n’est jamais garantie. Il suffit qu’un plombier remplace une section de tuyau par du PER (plastique) ou un autre matériau non conducteur, chez vous ou même chez un voisin sur un réseau collectif, pour que votre maison se retrouve instantanément sans aucune protection de terre. Vous seriez alors en danger sans même le savoir.

La norme fait une distinction claire : il ne faut pas utiliser les tuyaux *comme* prise de terre, mais il est obligatoire de les relier *à* la prise de terre existante. C’est ce qu’on appelle la liaison équipotentielle principale (LEP). Son rôle est de mettre toutes les masses métalliques du bâtiment (canalisations d’eau, de gaz, de chauffage central, huisseries métalliques) au même potentiel électrique. Ainsi, si un défaut de courant survient sur l’une d’elles, le courant s’écoulera par le conducteur de protection vers la terre plutôt que de créer une différence de tension dangereuse entre deux éléments que vous pourriez toucher simultanément (par exemple, un radiateur et un robinet).

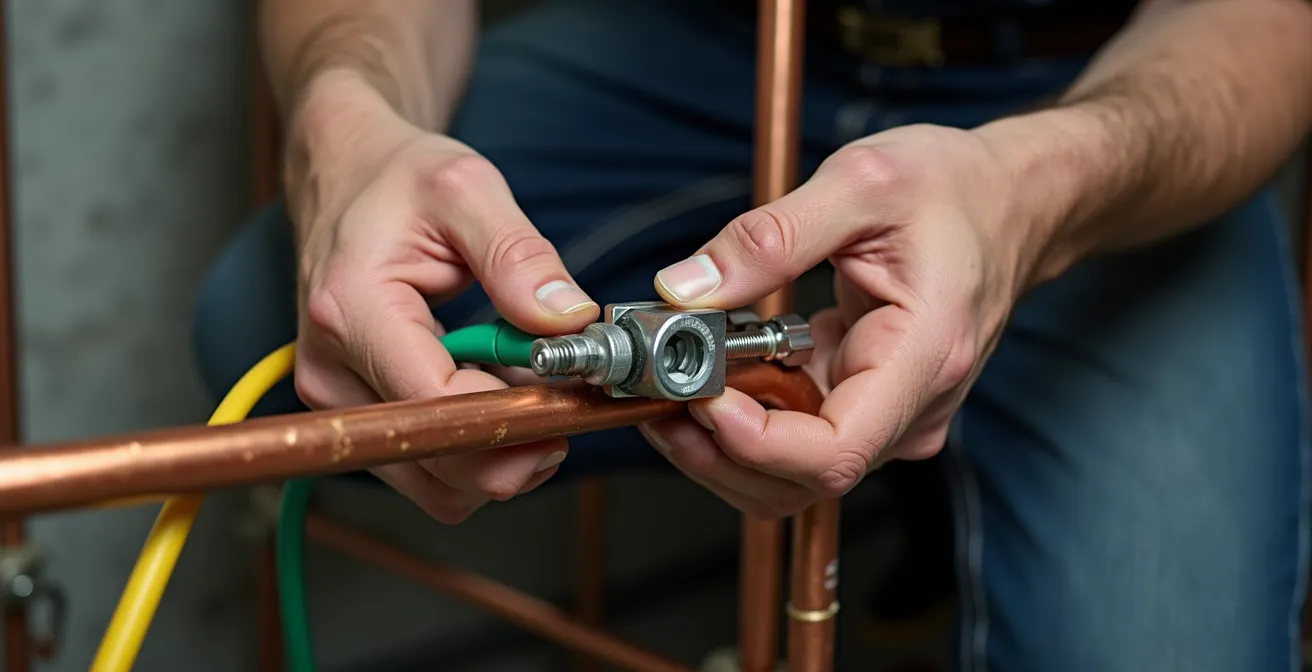

L’image ci-dessus montre la bonne pratique : un collier de mise à la terre spécifique est installé sur la tuyauterie et relié par un fil de terre (vert et jaune) au bornier de terre principal du tableau électrique. C’est le principe même du bouclier équipotentiel : interconnecter tous les éléments pour créer une zone de sécurité unifiée.

À quel moment de la construction installer la prise de terre : avant ou après les fondations ?

La question du timing est fondamentale, car elle détermine la performance et la pérennité de l’installation de terre. En construction neuve, la réponse est claire et dictée par la norme NF C 15-100 : la méthode la plus efficace, la boucle à fond de fouille, doit être mise en place avant même le coulage du béton des fondations. C’est une étape qui s’intègre au gros œuvre et qui ne peut plus être réalisée une fois la maison sortie de terre. Cette anticipation est la garantie d’une protection optimale et invisible pour toute la durée de vie du bâtiment.

Pour les propriétaires qui se lancent dans une construction, comprendre cette chronologie est essentiel pour suivre le chantier et s’assurer de la conformité. En rénovation, ces contraintes expliquent pourquoi on se tourne quasi systématiquement vers la solution du piquet de terre, la seule réalisable sur un bâtiment existant.

La boucle à fond de fouille doit être entièrement enrobée dans le béton de propreté et ne doit jamais entrer en contact avec les ferraillages des fondations pour éviter tout risque de corrosion.

– Guide NF C 15-100, Norme électrique française

Cette précision du guide normatif souligne un point technique crucial : l’isolation entre le conducteur de terre et les armatures métalliques du béton armé est impérative pour prévenir les phénomènes de corrosion galvanique qui pourraient dégrader le système sur le long terme.

Pourquoi les câbles électriques perdent-ils leur isolement après 30 ans d’utilisation ?

Même une installation réalisée dans les règles de l’art n’est pas éternelle. Le conducteur de protection, ce fameux fil vert et jaune, est protégé par une gaine isolante en plastique (généralement du PVC). Avec le temps, ce matériau subit un vieillissement naturel qui dégrade ses propriétés isolantes. Ce phénomène est principalement dû à la migration des plastifiants, des composés chimiques qui donnent sa souplesse au plastique. En s’évaporant lentement, ils rendent la gaine plus rigide, cassante et vulnérable.

Plusieurs facteurs accélèrent cette dégradation, transformant un câble de 30 ou 40 ans en une potentielle source de danger :

• Les cycles thermiques : L’alternance de chaud et de froid, notamment dans les combles non isolés ou derrière des appareils qui chauffent, provoque des dilatations et des contractions qui créent des micro-fissures dans l’isolant.
• L’exposition aux UV : Dans les parties visibles (plinthes, garages), la lumière du soleil dégrade la structure moléculaire du PVC, le rendant friable.
• Les agressions chimiques : Le contact répété avec des vapeurs de solvants (peintures, produits d’entretien), l’humidité ambiante ou la maçonnerie peut attaquer chimiquement l’isolant.

Un isolant dégradé sur un conducteur de terre peut sembler moins grave que sur une phase. C’est une erreur. Si l’isolant craquelé expose le cuivre du fil de terre et qu’il entre en contact avec un fil de phase lui-même endommagé à l’intérieur d’une gaine ou d’une boîte de dérivation, cela peut créer des courants de fuite permanents, voire mettre sous tension l’ensemble du circuit de terre. C’est une situation particulièrement vicieuse dans les maisons anciennes où les câbles de différentes époques cohabitent dans les mêmes saignées.

Comment reconnaître en 3 tests si votre mur est en plâtre plein, placo, béton ou brique ?

Avant toute intervention électrique, et notamment pour faire passer un nouveau circuit de terre en rénovation, il est impératif d’identifier la nature des murs. Chaque matériau impose une stratégie de fixation et de passage de câble différente. Une erreur peut non seulement compliquer le travail, mais aussi fragiliser la structure ou rendre les fixations peu fiables. Voici comment distinguer les principaux types de murs avec des tests simples.

Le premier test est acoustique : taper sur le mur avec le plat de la main. Un son creux et résonnant indique quasi certainement une cloison en plaques de plâtre (Placo, BA13). Un son mat, plein et sans aucune résonance suggère un matériau dense comme le béton, la brique pleine ou le parpaing. Le second test est celui du perçage avec une petite mèche. Une pénétration très facile avec une poussière blanche et fine signe le placo ou le carreau de plâtre. Une poussière rouge indique la brique. Une poussière grise et une forte résistance au perçage sont typiques du béton.

Le tableau suivant détaille la stratégie de câblage à adopter en fonction du type de mur, un point essentiel pour planifier le passage d’une liaison équipotentielle dans une maison ancienne.

Enfin, pour les murs à ossature métallique (fréquents dans les constructions plus modernes ou les rénovations lourdes), un détecteur de métaux est l’outil le plus fiable. Il est crucial de savoir si votre cloison est bâtie sur des rails métalliques, car la norme impose alors de relier cette ossature à la terre, au même titre que les canalisations. Elle constitue en effet une masse métallique importante susceptible de devenir dangereuse en cas de défaut.

Solidité des structures : comment intervenir électriquement sans fragiliser votre bâtiment ?

La mise en conformité électrique d’une maison ancienne ne doit jamais se faire au détriment de son intégrité structurelle. Réaliser des saignées pour encastrer des gaines ou percer des murs pour passer des câbles sont des actes qui peuvent avoir des conséquences graves s’ils ne respectent pas les règles de l’art, définies notamment par les Documents Techniques Unifiés (DTU) du bâtiment.

Le principe fondamental est simple : ne jamais affaiblir un élément porteur. Une saignée horizontale dans un mur porteur est particulièrement dangereuse car elle interrompt la descente des charges. De même, le perçage d’une poutre en béton ou en bois doit être proscrit, sauf validation par un bureau d’études structure. Au-delà du risque d’effondrement, de telles interventions peuvent causer des fissurations lentes et progressives qui dégradent le bâtiment sur le long terme.

Même l’installation du piquet de terre n’est pas anodine. L’enfoncer trop près des fondations (à moins d’un mètre) peut créer un chemin préférentiel pour les infiltrations d’eau et endommager l’étanchéité des soubassements. Ces règles de bon sens sont capitales pour préserver la valeur et la sécurité de votre patrimoine.

Voici quelques règles d’or à respecter pour toute intervention électrique touchant au bâti :

• Distance piquet/fondations : Maintenir un écart minimal de 1 mètre.
• Saignée dans un mur porteur : Elle doit toujours être verticale. Si une saignée horizontale est inévitable, sa profondeur ne doit pas excéder 1/3 de l’épaisseur du mur et sa longueur doit être limitée au strict minimum (jamais plus de 1m).
• Percement de poutre porteuse : Formellement interdit sans une étude structurelle préalable.
• Protection contre la corrosion : Assurer qu’il n’y a jamais de contact direct entre le cuivre d’un conducteur et le ferraillage d’un béton, pour éviter toute dégradation à long terme.

La liaison équipotentielle est le socle invisible de votre sécurité. Elle ne tolère pas l’à-peu-près. Vérifier sa présence est une chose, mais garantir son efficacité et son intégrité dans le temps en est une autre, surtout dans un bâtiment ancien qui a vécu plusieurs vies.

L’étape suivante logique pour tout propriétaire d’une maison de plus de 15 ans est de passer de l’auto-évaluation à une certitude professionnelle. Pour garantir la sécurité de votre famille et la conformité de votre bien, la réalisation d’un diagnostic électrique complet par un professionnel certifié est la seule démarche qui vous apportera une tranquillité d’esprit totale.
