Disjoncteur différentiel 30mA : pourquoi est-il obligatoire dans toutes les pièces humides ?

Lorsqu’on rénove ou équipe une cuisine ou une salle de bain, une contrainte revient systématiquement : l’installation d’un disjoncteur différentiel de 30mA. Pour beaucoup de propriétaires et de bricoleurs, cette exigence de la norme NF C 15-100 est perçue comme une formalité administrative, une case à cocher pour obtenir la conformité du Consuel. On se concentre sur le « comment » l’installer, sans jamais vraiment s’attarder sur le « pourquoi ». On choisit un modèle Type A ou AC parce que le vendeur l’a conseillé, sans saisir la différence technologique fondamentale qui se cache derrière ces lettres.

Mais si nous changions de perspective ? Si nous considérions cet appareil non pas comme une contrainte, mais comme une merveille d’ingénierie physique conçue pour une seule mission : préserver la vie humaine. Le différentiel 30mA est bien plus qu’un interrupteur. C’est un capteur de haute précision qui mesure en temps réel l’équilibre des courants dans un circuit. Il est le seul gardien capable de détecter le moment exact où le corps humain devient accidentellement une partie du circuit électrique et de réagir en une fraction de seconde, bien avant que le seuil de danger irréversible ne soit atteint.

Cet article propose de dépasser la simple lecture de la norme. En tant qu’ingénieur, je vous invite à plonger au cœur de la technologie du différentiel 30mA. Nous allons décortiquer la physique de sa détection, comprendre la logique biologique derrière le seuil de 30mA, analyser les raisons techniques du choix entre les types, et apprendre à diagnostiquer les défauts qui le font déclencher. L’objectif est de vous donner les clés non seulement pour être en règle, mais surtout pour maîtriser pleinement la sécurité de votre foyer.

Pourquoi 30mA et pas 100mA ou 300mA : la limite de dangerosité pour le corps humain ?

Le choix de la valeur de 30 milliampères (mA) n’est pas le fruit du hasard. Il repose sur des décennies de recherche en électrophysiologie sur les effets du courant électrique sur le corps humain. Un disjoncteur standard protège le matériel contre les surcharges et les courts-circuits (des courants de plusieurs dizaines d’ampères), mais il est totalement inefficace pour protéger les personnes. Un courant de quelques dizaines de milliampères, bien trop faible pour faire sauter un disjoncteur classique, est déjà potentiellement mortel. Le différentiel, lui, ne mesure pas la quantité totale de courant, mais la différence entre le courant qui entre dans un circuit (par la phase) et celui qui en sort (par le neutre). En l’absence de défaut, cette différence est nulle. Si un courant de fuite apparaît – par exemple, à travers une personne touchant un appareil défectueux – le différentiel le détecte et coupe l’alimentation.

Le seuil de 30mA a été défini comme le compromis optimal entre sécurité maximale et déclenchements intempestifs. Voici les seuils de danger reconnus :

• 10mA : Seuil de non-lâcher. Le courant provoque une contraction musculaire qui empêche de lâcher l’objet sous tension.
• 30mA : Seuil de paralysie respiratoire. Une exposition prolongée peut entraîner l’asphyxie.
• 75mA : Seuil de fibrillation ventriculaire irréversible (arrêt cardiaque), mortel en quelques minutes.

Un différentiel de 300mA ou 500mA, souvent utilisé en tête d’installation pour la protection générale et anti-incendie, laisserait donc passer un courant largement suffisant pour tuer une personne. C’est pourquoi la norme NF C 15-100 impose depuis mai 1991 l’usage exclusif de dispositifs différentiels à haute sensibilité de 30mA pour la protection de tous les circuits dans les locaux d’habitation.

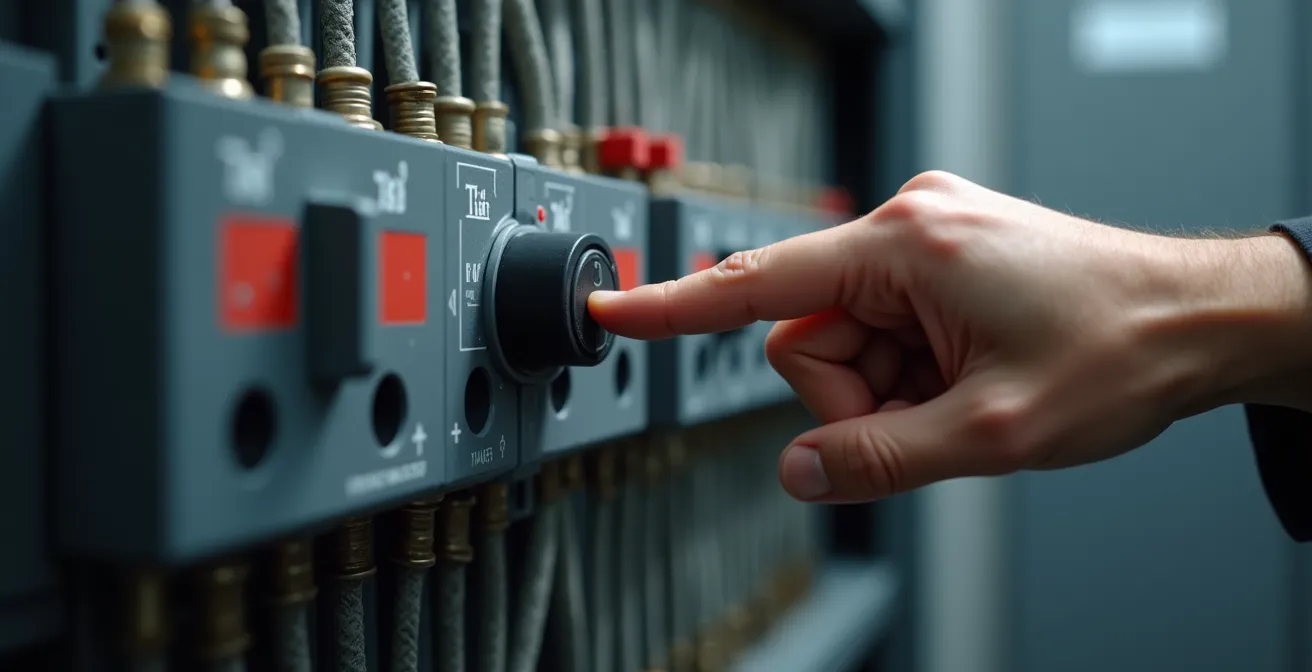

Comment tester le bon fonctionnement d’un différentiel 30mA chaque mois ?

Installer un différentiel 30mA est la première étape. S’assurer qu’il reste fonctionnel en est une autre, tout aussi cruciale. Avec le temps, les composants mécaniques peuvent se gripper à cause de la poussière ou de l’humidité, rendant le dispositif inopérant en cas de réel danger. C’est pourquoi la norme NF C 15-100 et tous les fabricants, dont Hager, préconisent un test mensuel. Ce test est simple et ne prend que quelques secondes. Il simule un défaut de courant pour vérifier que le mécanisme de déclenchement est toujours opérationnel.

Le bouton « T » (pour Test) présent sur la face avant de chaque interrupteur ou disjoncteur différentiel est conçu à cet effet. Appuyer dessus crée une petite fuite de courant artificielle, interne au dispositif, qui doit provoquer son déclenchement immédiat. Si la manette ne s’abaisse pas instantanément, le différentiel est considéré comme défectueux et doit être remplacé sans délai par un professionnel qualifié, car il ne garantit plus votre sécurité.

Ce geste simple est votre meilleure assurance que le gardien de votre installation est toujours vigilant. Un test régulier est la garantie que le jour où un véritable défaut se produira, la protection sera effective. Voici la procédure à suivre scrupuleusement pour ne prendre aucun risque.

Type A, Type AC ou Type F : quel différentiel 30mA pour une plaque à induction ?

Le choix du type de différentiel est une question technique fondamentale, souvent mal comprise. Il ne s’agit pas d’une simple segmentation marketing, mais d’une adaptation à la nature physique des courants de fuite que peuvent générer les appareils modernes. Un différentiel de Type AC est conçu pour détecter les fuites de courant alternatif sinusoïdal, typiques des circuits d’éclairage ou des prises classiques (pour un radiateur, un aspirateur, etc.). Cependant, de nombreux appareils électroménagers récents (plaques à induction, lave-linge, bornes de recharge pour véhicule électrique) intègrent de l’électronique de puissance (redresseurs, variateurs). Ces composants peuvent générer des courants de fuite qui ne sont plus purement alternatifs, mais qui possèdent une composante continue.

Un différentiel de Type AC est « aveugle » à cette composante continue. Pire, la présence d’un tel courant peut saturer son tore magnétique et l’empêcher de détecter même un défaut alternatif classique. C’est pourquoi la norme NF C 15-100 impose l’utilisation d’un différentiel de Type A pour protéger ces circuits spécifiques. Le Type A est conçu pour détecter à la fois les courants de fuite alternatifs et ceux à composante continue, garantissant ainsi une protection efficace pour tous les types d’appareils. Enfin, le Type F (ou Hpi chez certains fabricants) offre une immunité renforcée aux déclenchements intempestifs liés aux micro-courants de manœuvre des appareils informatiques ou des pompes à chaleur, tout en protégeant contre les mêmes défauts que le Type A. C’est la solution idéale pour les circuits sensibles comme un congélateur ou un serveur domestique.

Pour y voir plus clair, voici un tableau récapitulatif basé sur les recommandations des fabricants leaders en France.

L’erreur qui fait sauter le différentiel dès qu’il pleut : défaut d’isolement extérieur

C’est un scénario classique et exaspérant : le différentiel saute sans raison apparente, souvent lorsqu’il pleut ou que le temps est humide. Le premier réflexe est souvent d’accuser le différentiel lui-même, alors qu’il ne fait que son travail : signaler un défaut d’isolement sur l’un des circuits qu’il protège. L’humidité est un excellent conducteur électrique. Lorsqu’elle s’infiltre dans un équipement extérieur dont l’étanchéité est défaillante, elle crée un chemin pour qu’une petite partie du courant « fuie » vers la terre. Dès que cette fuite dépasse les 30mA, le différentiel déclenche pour prévenir tout risque d’électrisation.

Les coupables les plus fréquents sont les installations extérieures : un éclairage de terrasse dont le joint a vieilli, une prise de courant extérieure mal protégée, la motorisation d’un portail ou encore la pompe d’une piscine. Un câble enterré dont la gaine a été endommagée par des travaux de jardinage peut également être en cause. La recherche de la panne s’effectue par élimination, une méthode simple qui permet d’isoler le circuit défaillant sans avoir besoin d’un équipement de mesure complexe.

Ce type de problème ne doit jamais être ignoré. Un défaut d’isolement, même faible, est le signe d’une dégradation qui peut s’aggraver et présenter un risque majeur. Selon les données de sécurité électrique, entre 20 et 35% des incendies d’habitation en France sont d’origine électrique, souvent liés à de tels défauts. Le déclenchement du différentiel est une alerte à prendre très au sérieux.

Voici la méthode de diagnostic à appliquer :

• Étape 1 : Isoler. Au tableau électrique, abaissez tous les disjoncteurs divisionnaires (les plus petits) qui sont sous le différentiel 30mA qui a sauté.
• Étape 2 : Réarmer. Relevez la manette du différentiel. Il devrait maintenant tenir en position haute.
• Étape 3 : Tester un par un. Relevez les disjoncteurs divisionnaires l’un après l’autre, en marquant une pause de quelques secondes entre chaque.
• Étape 4 : Identifier. Le disjoncteur qui fera sauter à nouveau le différentiel est celui du circuit défaillant.
• Étape 5 : Inspecter. Une fois le circuit identifié (ex: « lumière jardin »), inspectez minutieusement tous ses composants à la recherche de traces d’humidité ou de dégradation.

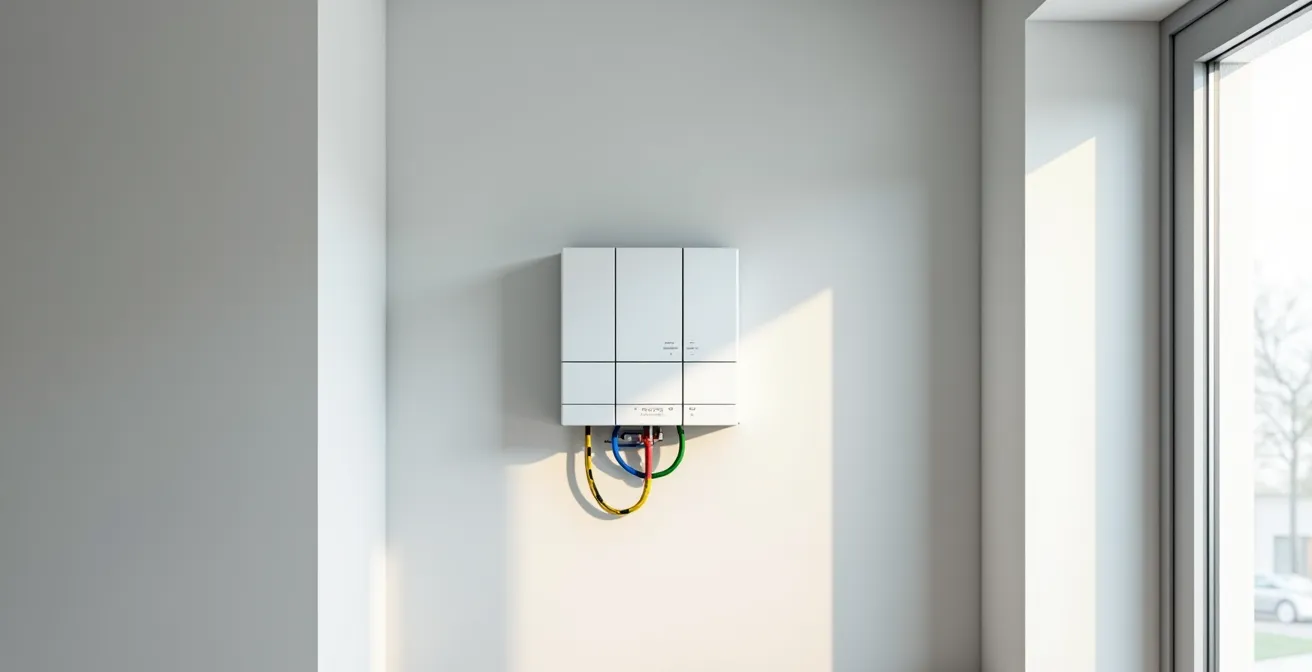

Comment diviser les circuits pour éviter qu’un différentiel plonge toute la maison dans le noir ?

La norme NF C 15-100 impose un minimum de deux interrupteurs différentiels par logement, précisément pour garantir une continuité de service. Imaginez qu’un simple défaut sur le grille-pain plonge toute votre maison dans le noir, coupant le réfrigérateur, le congélateur, la box internet et le chauffage. En répartissant intelligemment les circuits sous plusieurs différentiels, on s’assure qu’un incident sur une ligne n’impacte pas l’ensemble de l’installation. La règle de l’art, qui va au-delà du minimum normatif, consiste à créer des groupes de circuits logiques.

Une stratégie efficace consiste à dédier un différentiel aux circuits « critiques » ou « sensibles », ceux dont la coupure aurait les conséquences les plus graves. Le congélateur, le réfrigérateur, la VMC (essentielle dans les maisons modernes) ou encore la box internet et l’ordinateur (pour le télétravail) peuvent être regroupés sous un même différentiel, idéalement de Type F/Hpi pour éviter les déclenchements parasites. Les circuits de « confort » (prises des chambres, éclairage secondaire) peuvent être placés sur un second différentiel, et les circuits techniques (plaque, lave-linge) sur le différentiel de Type A obligatoire.

Cette répartition est non seulement un gage de confort, mais aussi une exigence de la norme qui limite à 8 le nombre maximum de disjoncteurs divisionnaires sous un même interrupteur différentiel. Une bonne stratégie de répartition est donc la clé d’une installation à la fois sûre et résiliente.

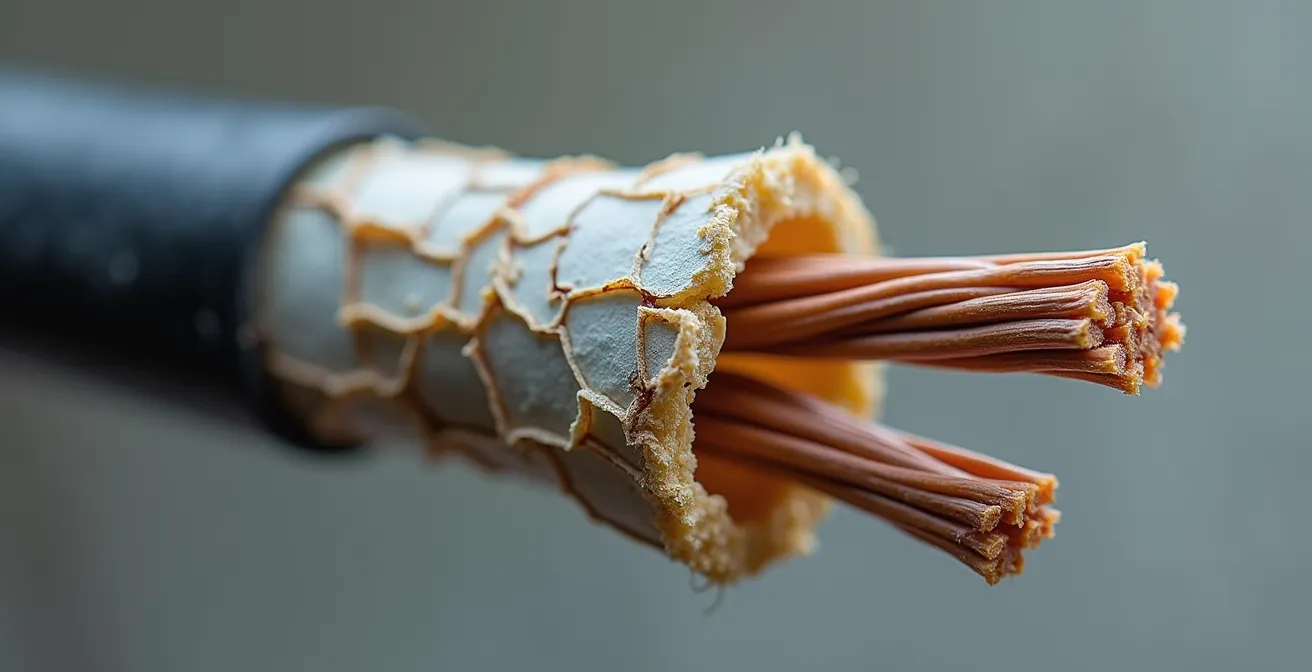

Pourquoi les câbles électriques perdent-ils leur isolement après 30 ans d’utilisation ?

L’isolant qui entoure les conducteurs en cuivre de nos câbles électriques, le plus souvent en PVC ou en polyéthylène, n’est pas éternel. Comme tout polymère plastique, il subit un processus de vieillissement chimique et physique. Sous l’effet combiné de plusieurs facteurs, ses propriétés diélectriques se dégradent, jusqu’à ne plus garantir une isolation parfaite. Le premier facteur est la chaleur : le passage du courant lui-même génère un échauffement (effet Joule), et les cycles de chauffe et de refroidissement au fil des décennies finissent par fragiliser le plastique. La température ambiante, notamment dans les combles ou derrière des appareils qui chauffent, accélère ce processus.

Le second facteur est l’environnement chimique. L’exposition à l’oxygène de l’air, aux ultraviolets (même indirects) et à d’autres agents polluants provoque une oxydation lente qui rend l’isolant rigide et cassant. Après 30 ou 40 ans, un isolant qui était souple à l’origine peut devenir si friable qu’il se fissure à la moindre manipulation, laissant le conducteur en cuivre à nu. C’est une situation extrêmement dangereuse, source de courts-circuits, d’incendies et d’électrisations. Les installations anciennes avec des câbles sous gaine textile sont particulièrement à risque.

Cette dégradation est invisible car elle se produit à l’intérieur des murs et des gaines. C’est l’une des raisons pour lesquelles le diagnostic électrique est devenu obligatoire lors de la vente d’un bien immobilier de plus de 15 ans. Ces défauts d’isolement sont une cause majeure d’accidents : on estime que les incidents électriques représentent environ 30% des accidents domestiques en France. Un différentiel 30mA est le dernier rempart, mais il ne peut compenser une installation entièrement vétuste.

Comment mesurer la résistance de terre avec un multimètre à moins de 50 € ?

La prise de terre est le complément indispensable du différentiel 30mA. C’est elle qui fournit un chemin de faible résistance pour qu’un courant de fuite puisse s’écouler, permettant ainsi au différentiel de le détecter. Sans une bonne terre, le courant de fuite cherchera un autre chemin, potentiellement le corps humain, et le différentiel pourrait ne pas déclencher. La norme NF C 15-100 fixe la résistance maximale de la prise de terre à 100 Ohms. La mesure officielle de cette valeur nécessite un appareil dédié, un telluromètre, que seuls les professionnels possèdent. Cependant, il existe une méthode indicative, réalisable avec un simple multimètre, pour vérifier si la terre est fonctionnelle. Attention, cette méthode n’est pas reconnue par le Consuel mais donne une bonne indication de fonctionnement.

Le principe consiste à générer une fuite de courant maîtrisée entre la phase et la terre et à vérifier si elle est suffisante pour déclencher le différentiel 30mA. On utilise pour cela une ampoule à incandescence de faible puissance, par exemple 7W. Sous 240V, selon la loi d’Ohm (I = P/U), cette ampoule va générer un courant d’environ 29mA (7/240 = 0.029A). Cette valeur est juste en dessous du seuil nominal du différentiel. Si la résistance de la terre est suffisamment basse, le courant réel sera très proche de cette valeur et le différentiel déclenchera, prouvant que la boucle de défaut Phase-Terre-Différentiel est opérationnelle.

Voici le protocole, à réaliser avec la plus grande prudence :

1. Utilisez une douille avec deux fils et une ampoule à incandescence (pas une LED ou une fluocompacte) de 7W.
2. Branchez l’un des fils sur la borne de phase d’une prise de courant protégée par le différentiel à tester.
3. Branchez l’autre fil sur la broche de terre de cette même prise.
4. Si le différentiel 30mA déclenche instantanément, cela signifie que votre prise de terre est fonctionnelle et que sa résistance est probablement bien inférieure à 100 Ohms.

Une résistance de terre inférieure à 100 Ohms garantit un déclenchement ultra-rapide du différentiel 30mA, assurant une protection efficace des personnes contre les contacts indirects.

– Forum électricité Volta, Forums techniques Volta Electricité

Liaison équipotentielle à la terre : comment vérifier qu’elle protège réellement ?

Dans une salle de bain, la présence d’eau et de corps nus augmente drastiquement le risque d’électrisation. La protection ne repose pas uniquement sur le différentiel 30mA, mais aussi sur la liaison équipotentielle supplémentaire (LES). Son principe est de mettre toutes les masses métalliques accessibles (tuyauteries en cuivre, bâti métallique de la baignoire ou du receveur de douche, huisseries de porte métalliques) au même potentiel électrique que la terre. Pour ce faire, on les relie physiquement entre elles et au bornier de terre du tableau électrique avec un fil de section 2,5mm² minimum.

L’objectif est d’éviter qu’une différence de potentiel (une tension) puisse apparaître entre deux éléments que l’on pourrait toucher simultanément. Si un défaut se produit sur un appareil et met sous tension la tuyauterie, la liaison équipotentielle va immédiatement canaliser ce courant de fuite vers la terre, provoquant le déclenchement du différentiel 30mA avant même qu’une personne ne puisse entrer en contact avec la pièce sous tension. C’est une protection préventive fondamentale.

La vérification de cette liaison peut se faire de deux manières. D’abord, une inspection visuelle permet de repérer la présence du fil de terre vert et jaune sur toutes les canalisations et masses métalliques. Ensuite, un test électrique simple avec un multimètre en mode « continuité » (ohmmètre) permet de confirmer son efficacité. En mesurant la résistance entre deux éléments métalliques quelconques (par exemple, le robinet et le bâti de la baignoire), la valeur doit être très faible, idéalement inférieure à 2 Ohms, prouvant qu’ils sont bien interconnectés. C’est la garantie que votre salle de bain est une « bulle » de sécurité électrique.

Maîtriser les principes du différentiel 30mA, de la prise de terre et de la liaison équipotentielle, c’est transformer une contrainte normative en un acte de prévention conscient. Pour mettre en pratique ces conseils, l’étape suivante consiste à réaliser un audit de votre propre installation électrique en suivant les points de vérification que nous avons abordés.
