Défaut d’isolement électrique : comment le détecter avant qu’il ne devienne dangereux ?

Le clic sec du disjoncteur qui plonge la maison dans le noir. Une sensation de picotement désagréable au contact du lave-vaisselle. Ces signaux, souvent perçus comme de simples nuisances, sont les symptômes les plus courants d’un défaut d’isolement. Il s’agit d’une défaillance où un conducteur électrique sous tension entre en contact, directement ou indirectement, avec une masse métallique qui ne devrait pas l’être. Le courant ne suit plus son chemin normal et « fuit » vers la terre, créant un risque majeur d’électrisation et d’incendie.

Face à ce problème, le réflexe habituel est de débrancher les appareils un par un jusqu’à trouver le coupable. Si cette méthode peut fonctionner pour un défaut franc sur un équipement mobile, elle est totalement inefficace face aux pannes les plus vicieuses : les défauts intermittents ou ceux liés au câblage fixe de l’installation. Le véritable enjeu n’est pas seulement de réarmer le disjoncteur, mais de comprendre l’origine profonde de la fuite de courant pour l’éliminer durablement.

Mais si la véritable clé n’était pas de chercher à tâtons, mais plutôt de mener une enquête méthodique ? Cet article vous propose d’adopter la posture d’un technicien. Nous n’allons pas vous apprendre à réparer, mais à diagnostiquer. Vous apprendrez à lire les « indices » que votre installation vous envoie, à hiérarchiser vos recherches en fonction des probabilités et à comprendre la fonction (et les limites) des outils de mesure. L’objectif : passer de la réaction subie à l’investigation active pour identifier la source du danger avant qu’il ne devienne critique.

Cet article est structuré pour vous guider pas à pas dans cette démarche de diagnostic. Des causes du vieillissement des isolants aux méthodes de recherche sur le terrain, chaque section vous donnera les clés pour comprendre et agir avec méthode.

Pourquoi les câbles électriques perdent-ils leur isolement après 30 ans d’utilisation ?

L’isolant qui enrobe les conducteurs en cuivre n’est pas éternel. Il s’agit d’un matériau polymère (souvent du PVC) qui subit un vieillissement naturel, accéléré par plusieurs facteurs. Le plus important est le stress thermique. À chaque fois qu’un courant important traverse un câble, celui-ci s’échauffe légèrement, puis refroidit. Ces cycles répétés de dilatation et de rétraction finissent par fragiliser la structure chimique de l’isolant, le rendant cassant et poreux. L’humidité ambiante, les polluants et même les rayons UV pour les câbles extérieurs contribuent également à cette dégradation progressive.

Dans les logements français construits entre les années 70 et 90, l’utilisation de certains types de câbles, comme les méplats sans gaine de protection supplémentaire (type scindex), accentue ce phénomène. Après plusieurs décennies, leur isolant devient si fragile qu’il peut se fissurer au moindre mouvement, exposant le conducteur actif. Le problème est loin d’être anecdotique : le baromètre 2024 de l’Observatoire National de la Sécurité Électrique (ONSE) révèle que plus de 83% des installations électriques de plus de 15 ans présentent au moins une anomalie, la vétusté des matériaux étant une cause majeure.

Cette perte d’efficacité isolante est la cause première des fuites de courant. Une fois l’isolant compromis, il suffit d’un contact avec une partie métallique (une carcasse d’appareil, une goulotte en métal, une huisserie) ou de la présence d’humidité pour qu’un chemin de fuite vers la terre se crée. C’est ce courant de défaut que le disjoncteur différentiel 30mA est conçu pour détecter, provoquant une coupure de sécurité.

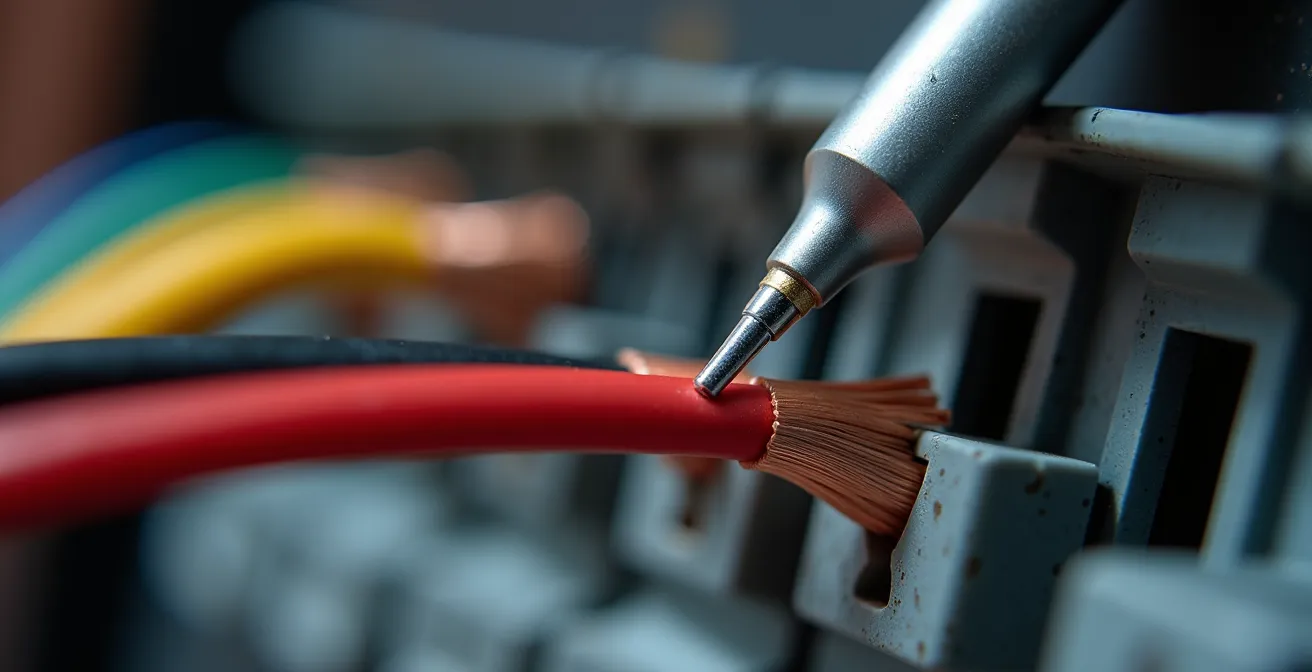

Comment mesurer la résistance d’isolement de vos circuits avec un mégohmmètre ?

Pour quantifier objectivement l’état d’un isolant, les professionnels n’utilisent pas un multimètre standard, mais un contrôleur d’isolement, plus connu sous le nom de mégohmmètre. Cet appareil a une particularité : il mesure la résistance électrique tout en injectant une tension de test élevée, généralement 500 Volts en courant continu (DC), dans le circuit à vérifier. Cette haute tension permet de « forcer » le passage d’un courant à travers les faiblesses de l’isolant, révélant des défauts qu’une mesure à basse tension ne verrait pas.

La procédure, qui doit être réalisée par une personne habilitée et avec le circuit hors tension, consiste à mesurer la résistance entre les conducteurs actifs (phase, neutre) et la terre. Une bonne isolation se traduit par une résistance très élevée, idéalement supérieure à 1 MΩ (mégaohm). Une valeur faible, inférieure à 0,5 MΩ selon la norme NF C 15-100, indique un défaut d’isolement avéré. C’est l’unique méthode fiable pour valider la qualité de l’isolement d’un circuit.

Comme le souligne le guide technique d’Electrotoile, un site de référence pour les électriciens, « la recherche du défaut d’isolement nécessite d’utiliser un mégohmmètre ou un contrôleur d’installation permettant d’injecter 500V en courant continu ». L’achat d’un tel appareil représente un coût, mais il doit être mis en perspective avec celui d’une intervention professionnelle.

Défaut d’isolement permanent ou intermittent : comment différencier les deux ?

Tous les défauts d’isolement ne se manifestent pas de la même manière. Il est crucial de distinguer deux grandes familles pour orienter le diagnostic. Le défaut permanent est le plus simple à identifier : dès que l’on tente de réarmer le disjoncteur du circuit concerné, il déclenche instantanément. La fuite de courant est constante. Cela pointe généralement vers un court-circuit franc entre un conducteur et une masse, ou un appareil dont l’isolation est complètement défaillante.

Le défaut intermittent est bien plus complexe à traquer. Il ne se produit que dans certaines conditions, souvent liées à l’humidité ou à la température. Le disjoncteur saute de manière aléatoire : une fois par semaine, uniquement quand il pleut, ou le matin au réveil. C’est là que votre rôle d’enquêteur devient primordial. La clé est d’établir des corrélations entre les déclenchements et les événements extérieurs. Un déclenchement systématique lors d’averses pointe vers un équipement extérieur non étanche, tandis qu’une panne matinale peut suggérer de la condensation dans un chauffe-eau ou une VMC.

Pour passer du stade de la supposition à celui du diagnostic, une approche méthodique est indispensable. Tenir un « journal de pannes » peut sembler fastidieux, mais c’est l’outil le plus puissant pour résoudre un défaut intermittent.

L’erreur qui transforme un défaut d’isolement léger en risque mortel : ignorer les picotements

Une légère châtaigne, un picotement en touchant la carcasse métallique d’un appareil électroménager… Ces sensations sont souvent minimisées, voire ignorées. C’est une erreur potentiellement mortelle. Ce « picotement » n’est rien d’autre qu’un courant de fuite qui a choisi votre corps comme chemin vers la terre. Si le disjoncteur différentiel n’a pas déclenché, cela signifie que le courant est inférieur à son seuil de détection (généralement 30 mA), mais il est bien réel et dangereux.

Ignorer ce signal, c’est prendre le risque que le défaut s’aggrave. Une isolation qui commence à se dégrader peut lâcher complètement à tout moment, transformant un faible courant de fuite en un courant de court-circuit violent. Selon les données 2024 de l’ONSE, on dénombre en France chaque année près de 3000 passages aux urgences pour électrisation et 30 à 40 décès par électrocution. La plupart de ces accidents pourraient être évités si les premiers signaux d’alerte n’étaient pas négligés.

Un expert de Megger, fabricant d’appareils de mesure, le résume ainsi dans une analyse pour Voltimum :

Les risques encourus sont multiples : le personnel d’abord risque l’électrisation ou l’électrocution. Il peut bien sûr y avoir des conséquences sur le réseau et l’équipement utilisé : courant de fuite, échauffement, incendie, explosion

– Expert Megger, Voltimum FR – Analyse des risques

Face à une telle sensation, il n’y a aucune place pour le doute. La procédure d’urgence est simple et non négociable : cessez immédiatement tout contact avec l’appareil, coupez le disjoncteur général d’abonné (AGCP) et ne touchez plus à rien avant d’avoir fait intervenir un électricien qualifié. Pour un propriétaire bailleur, l’inaction peut même engager sa responsabilité pénale pour mise en danger de la vie d’autrui.

Dans quel ordre vérifier l’isolement : commencer par les circuits humides ou les circuits anciens ?

Face à un défaut d’isolement dont l’origine est inconnue, une recherche au hasard est une perte de temps. La méthode d’un professionnel consiste à hiérarchiser les vérifications en fonction de la probabilité de panne. Le facteur de risque numéro un est, de très loin, la présence d’eau. L’eau, même en faible quantité (condensation, éclaboussures), réduit considérablement la résistance des matériaux et devient un excellent conducteur pour les courants de fuite.

La recherche doit donc systématiquement commencer par les zones et circuits les plus exposés à l’humidité. Une fois ces zones écartées, on peut s’orienter vers d’autres critères comme l’âge des circuits ou la puissance des appareils. Le tableau électrique, avec ses étiquettes, est votre carte pour organiser cette recherche méthodique. Le but est de procéder par élimination, du plus probable au moins probable.

Voici l’ordre de priorité recommandé pour une recherche de défaut d’isolement :

• Priorité 1 : Circuits des pièces humides. La salle de bain (éclairage, prises, sèche-serviettes) et la cuisine (lave-vaisselle, évier, plaques de cuisson) sont les premiers suspects.
• Priorité 2 : Circuits extérieurs. L’éclairage de jardin, les prises de terrasse, le portail électrique sont constamment exposés aux intempéries (pluie, humidité du sol). Leurs boîtes de dérivation et leurs gaines sont des points de faiblesse fréquents.
• Priorité 3 : Circuits les plus anciens. Si vous pouvez identifier des circuits avec un câblage visiblement vétuste (isolants en tissu, câbles scindex), ils doivent être inspectés prioritairement après les zones humides.
• Priorité 4 : Circuits de forte puissance. Les appareils comme le four, les plaques à induction ou le chauffe-eau électrique subissent des contraintes thermiques importantes qui peuvent accélérer le vieillissement de leur câblage interne.

En suivant cet ordre logique, vous maximisez vos chances de trouver rapidement la source du problème, ou du moins de fournir des informations précises à l’électricien qui interviendra.

L’erreur qui fait sauter le différentiel dès qu’il pleut : défaut d’isolement extérieur

C’est un classique : le temps est sec, tout fonctionne à merveille. Dès la première averse, le disjoncteur différentiel saute, parfois même le disjoncteur général Enedis. L’erreur commune est de chercher la cause à l’intérieur du logement, alors que le coupable est presque toujours à l’extérieur. L’eau de pluie qui s’infiltre dans un élément de l’installation électrique extérieure crée un chemin de fuite de courant direct vers la terre humide.

Les points faibles des installations extérieures en France sont bien connus. Les boîtes de dérivation non étanches sont en tête de liste. Avec le temps, leur joint se dessèche et craque, laissant l’eau pénétrer et entrer en contact avec les connexions. Les luminaires décoratifs de jardin, souvent choisis pour leur esthétique plus que pour leur indice de protection (IP), sont une autre source fréquente de problèmes. Un luminaire doit être au minimum IP44 pour être protégé contre les projections d’eau.

Enfin, les gaines électriques enterrées sans protection adéquate peuvent se remplir d’eau, provoquant un défaut d’isolement sur toute la longueur du câble. Une maintenance préventive régulière est le meilleur moyen d’éviter ces désagréments. Un contrôle visuel au printemps, après les rigueurs de l’hiver, permet de détecter les signes de vieillissement avant qu’ils ne causent une panne.

Un calendrier simple peut être mis en place :

• Printemps : Contrôle visuel complet des boîtes de dérivation et des luminaires extérieurs à la recherche de fissures ou de joints abîmés.
• Avant l’été : Vérification et resserrage des presse-étoupes (les pièces qui assurent l’étanchéité à l’entrée des câbles dans un appareil).
• Automne : Inspection des points d’émergence des câbles enterrés pour s’assurer qu’ils ne sont pas endommagés ou immergés.
• Au besoin : Remplacement des joints usés et application de gel d’étanchéité sur les connexions pour une protection renforcée.

Comment mesurer la résistance de terre avec un multimètre à moins de 50 € ?

Voici une des idées reçues les plus tenaces et les plus dangereuses en électricité domestique. On lit souvent qu’il est possible de vérifier la « qualité » de sa prise de terre avec un simple multimètre. C’est absolument faux. Un multimètre standard est incapable de réaliser cette mesure. Il ne peut que vérifier la continuité, pas la résistance de la liaison à la terre, qui est la valeur cruciale pour la sécurité.

La mesure de la résistance de la prise de terre est une opération complexe qui nécessite un appareil spécifique : le telluromètre (ou mesureur de terre). Cet appareil utilise une méthode dite « de boucle » ou « des 3 piquets » pour injecter un courant dans le sol et mesurer la résistance réelle de la terre. La norme NF C 15-100 impose une valeur inférieure à 100 Ohms pour garantir une évacuation efficace des courants de fuite. Comme le rappelle fermement le site Installation-renovation-electrique.com :

Un multimètre standard EST INCAPABLE de mesurer la résistance de la prise de terre, il faut un telluromètre. Les valeurs obtenues avec un multimètre sont fausses et non-conformes.

– Installation-renovation-electrique.com, Guide technique de mesure d’isolement

Cependant, tout n’est pas inutile. Votre multimètre à 50 € peut réaliser un test simple mais important : la vérification de la continuité du circuit de protection. Ce test ne mesure pas la valeur de la terre, mais il confirme que le fil de terre de vos prises est bien physiquement raccordé à la barrette de terre de votre tableau électrique. Une absence de continuité signifierait qu’un appareil n’est même pas relié à la terre, ce qui est une anomalie grave.

Pour effectuer ce test en toute sécurité :

1. Coupez impérativement le disjoncteur général avant toute intervention.
2. Positionnez votre multimètre sur la fonction continuité (souvent marquée d’un symbole de diode ou de sonnerie).
3. Placez une pointe de touche sur la broche de terre de la prise à tester et l’autre sur la barrette de terre du tableau.
4. Si l’appareil bipe et affiche une résistance proche de 0 ohm, la continuité est bonne. S’il n’y a pas de réaction, le fil de terre est coupé quelque part.

Comment trouver l’origine d’une panne électrique en 10 minutes sans multimètre ?

Lorsqu’une panne survient, le tableau électrique est le premier endroit où regarder. Sa lecture correcte permet souvent de poser un premier diagnostic rapide, même sans aucun outil. La clé est d’identifier précisément quel appareil de protection a déclenché. Chaque type de disjoncteur correspond à un type de problème spécifique. Il ne faut pas confondre la surcharge, le court-circuit et la fuite de courant.

La méthode consiste à observer la position des manettes sur le tableau. Un seul disjoncteur divisionnaire est en position basse ? Il s’agit probablement d’une surcharge (trop d’appareils sur le même circuit) ou d’un court-circuit sur ce circuit unique. L’interrupteur différentiel 30mA (souvent plus large, avec un bouton « Test ») a déclenché, coupant toute une rangée ? C’est le signe d’une fuite de courant, donc d’un défaut d’isolement, sur l’un des circuits de cette rangée.

Si c’est le disjoncteur de branchement général (AGCP, celui d’Enedis) qui a sauté, le problème peut être un dépassement de la puissance souscrite ou un défaut majeur sur l’installation. La méthode par élimination reste la plus efficace pour isoler le circuit ou l’appareil fautif : coupez tous les disjoncteurs divisionnaires, réarmez le différentiel, puis remontez les disjoncteurs un par un jusqu’à ce que la protection saute à nouveau. Vous aurez ainsi identifié le circuit en défaut.

Cet arbre de décision simple peut vous guider dans les premières minutes d’une panne.

Savoir diagnostiquer un défaut d’isolement est une compétence qui vous permet de mieux comprendre votre installation et de dialoguer efficacement avec un professionnel. Cependant, la réparation d’un tel défaut, surtout s’il concerne le câblage fixe, doit impérativement être confiée à un électricien qualifié. N’entreprenez jamais de manipulations sur votre tableau ou vos câbles si vous n’avez pas les habilitations et les connaissances requises. Votre sécurité et celle de votre entourage sont prioritaires.
