Comment mettre en sécurité un tableau électrique ancien en moins de 4 heures ?

Vous entendez un grésillement suspect près de votre tableau électrique ? Vous savez qu’il est vieux, peut-être encore équipé de fusibles en porcelaine, et l’idée d’un court-circuit ou d’un incendie vous empêche de dormir. Le réflexe commun est de penser qu’il faut tout arracher et engager des milliers d’euros dans une rénovation complète aux normes. On vous parle de la norme NF C 15-100, de gaines, de circuits spécialisés… et vous reportez, faute de temps et de budget. Pourtant, cette approche du « tout ou rien » vous laisse vivre avec un danger quotidien.

En tant qu’électricien spécialisé dans l’urgence, je peux vous l’affirmer : la priorité absolue n’est pas de refaire la décoration murale, mais d’assurer la protection vitale des occupants. La véritable question n’est pas « comment tout refaire ? », mais « quelle est l’action chirurgicale, rapide et économique qui élimine 99% du risque mortel ? ». La réponse tient en trois chiffres : 30 mA. L’ajout d’un interrupteur différentiel de 30 milliampères est le maillon manquant sur la quasi-totalité des installations anciennes, même celles déjà équipées de disjoncteurs.

Cet article n’est pas un guide de rénovation complète. C’est un plan d’action pragmatique. Nous allons nous concentrer sur cette unique mise à niveau qui change tout. Vous comprendrez pourquoi un tableau « moderne » sans ce dispositif est une illusion de sécurité, comment l’installer correctement, et comment éviter les erreurs critiques qui rendent sa présence inutile. L’objectif est de vous donner les clés pour agir vite, en moins d’une demi-journée, et dormir enfin sur vos deux oreilles.

Pour naviguer efficacement à travers ces étapes cruciales, ce guide est structuré pour vous apporter des réponses claires et directes. Découvrez ci-dessous les points que nous allons aborder pour sécuriser votre installation.

Pourquoi un tableau avec disjoncteurs mais sans différentiel 30mA reste dangereux ?

Beaucoup de propriétaires se sentent en sécurité après avoir remplacé leurs vieux fusibles par des disjoncteurs modernes. C’est une erreur de jugement courante et dangereuse. Un disjoncteur classique (magnétothermique) est conçu pour protéger vos équipements et prévenir les incendies. Il coupe le courant en cas de surcharge (trop d’appareils branchés) ou de court-circuit (contact entre phase et neutre). Mais il est totalement aveugle au type d’accident le plus fréquent et le plus mortel : l’électrocution par contact indirect.

Lors d’une électrocution, un faible courant, appelé courant de fuite, s’échappe de l’appareil défectueux et traverse votre corps pour rejoindre la terre. Ce courant est trop faible pour faire réagir un disjoncteur classique, mais il est amplement suffisant pour vous tuer. C’est là que le différentiel 30mA entre en jeu. Son unique rôle est de mesurer en permanence la différence entre le courant qui entre dans le circuit et celui qui en sort. S’il détecte une différence infime de 30mA, il considère que ce courant s’échappe (à travers vous !) et coupe l’alimentation en une fraction de seconde, bien avant que des dommages irréversibles ne surviennent.

Les chiffres parlent d’eux-mêmes : chaque année en France, on dénombre environ 3000 passages aux urgences pour des électrisations, et selon le baromètre 2024 de l’ONSE, plus de 80 % ont lieu au domicile. Un tableau sans différentiel 30mA, c’est comme une voiture avec des airbags pour protéger le moteur mais pas le conducteur. C’est le maillon manquant de votre sécurité.

Comment installer un interrupteur différentiel 30mA sur un tableau existant en 6 étapes ?

L’installation d’un interrupteur différentiel est une opération rapide qui transforme radicalement le niveau de sécurité de votre logement. Voici la procédure pragmatique, étape par étape, pour une mise en place efficace. Avant toute chose, la sécurité est non négociable : si vous n’avez aucune connaissance en électricité, confiez cette tâche à un professionnel.

1. Préparation et coupure du courant : Prenez une photo de votre tableau actuel, en particulier des étiquettes, pour garder une trace. Ensuite, coupez impérativement le courant en abaissant la manette du disjoncteur d’abonné (celui d’Enedis, souvent à part du tableau). Vérifiez l’absence de tension avec un Vérificateur d’Absence de Tension (VAT) sur les bornes des disjoncteurs existants. Ne jamais se fier à la seule position de la manette.
2. Vérification de l’espace : Un interrupteur différentiel standard occupe la place de deux modules (deux disjoncteurs classiques). Il doit être placé en tête de la rangée qu’il va protéger. Assurez-vous d’avoir cet espace disponible. Si ce n’est pas le cas, il faudra peut-être réorganiser les disjoncteurs ou ajouter une nouvelle rangée.
3. Installation sur le rail : Clipsez simplement le nouvel interrupteur différentiel sur le rail DIN métallique du tableau, à gauche des disjoncteurs qu’il va protéger.

L’étape suivante est le raccordement, qui est la plus critique. Un mauvais câblage peut annuler toute la protection.

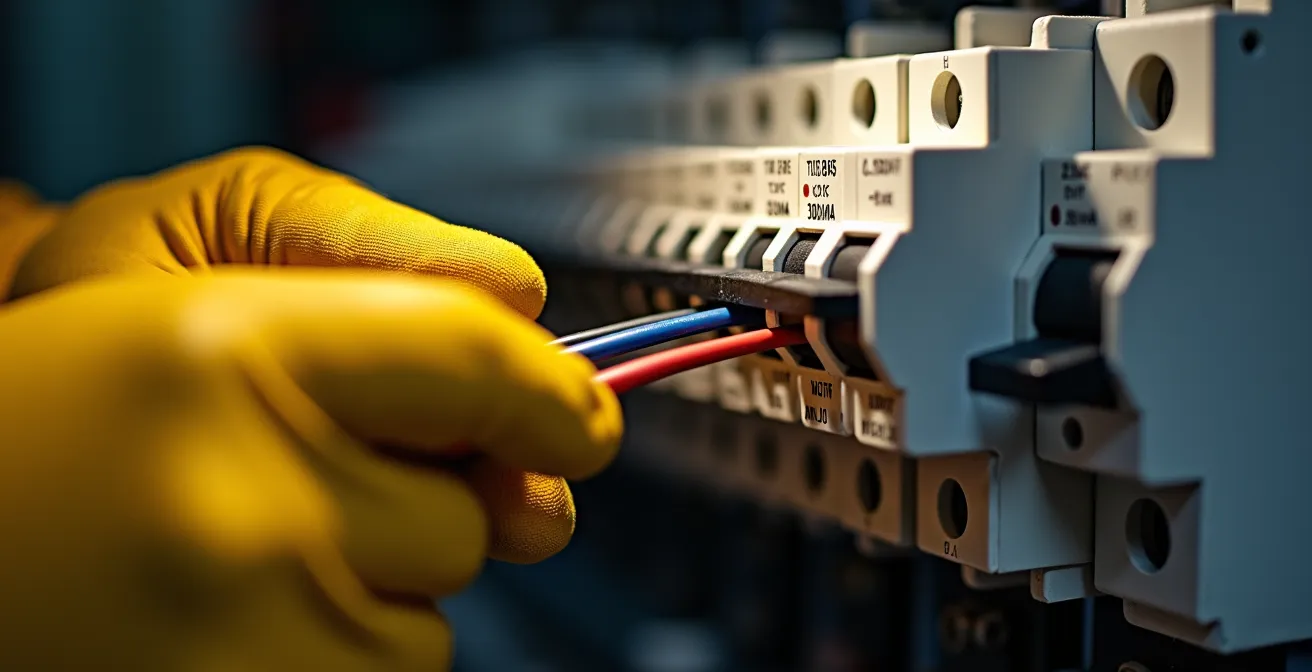

4. Raccordement de l’alimentation : Reliez la sortie du disjoncteur d’abonné à l’entrée (bornes du haut) de l’interrupteur différentiel (Phase sur N, Neutre sur L). Ensuite, utilisez un peigne d’alimentation horizontal pour connecter la sortie (bornes du bas) de l’interrupteur différentiel aux entrées (bornes du haut) de tous les disjoncteurs de la rangée. C’est la méthode la plus propre et la plus sûre.
5. Vérification de la terre : L’efficacité du différentiel est maximale avec une bonne prise de terre. Assurez-vous que tous les circuits protégés (prises, luminaires) sont bien raccordés au bornier de terre du tableau (fils vert et jaune).

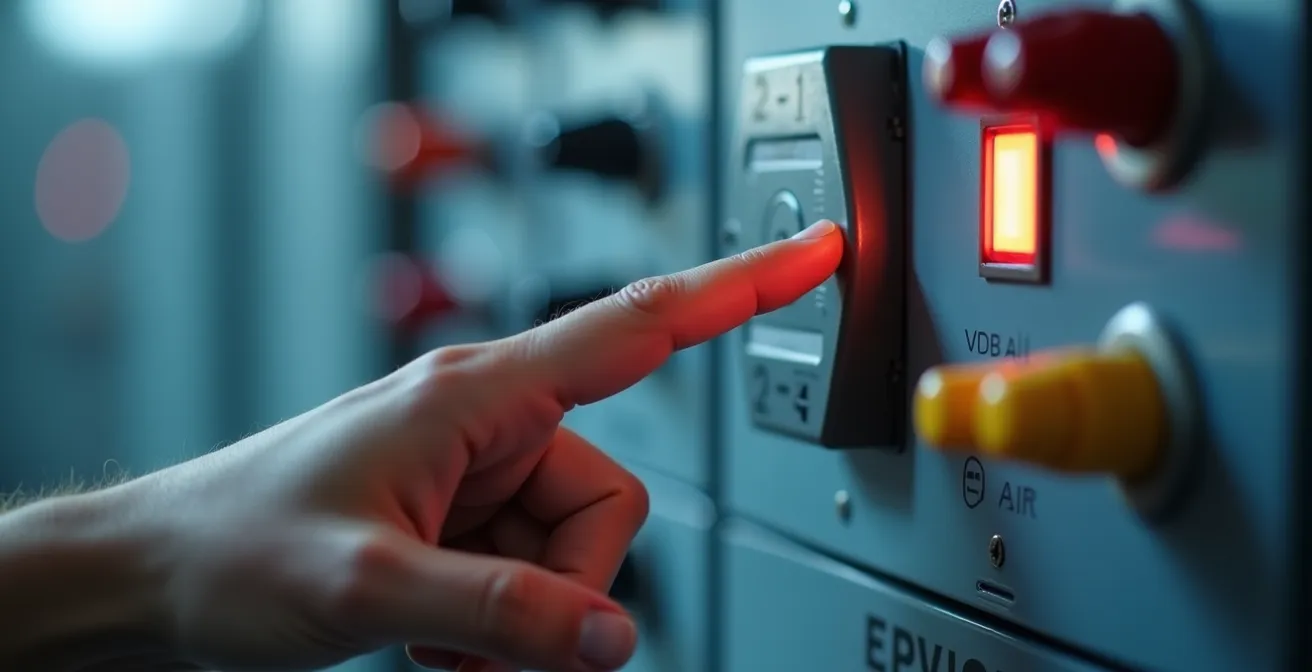

6. Mise sous tension et test : Remettez le courant via le disjoncteur d’abonné. Une fois l’interrupteur différentiel alimenté, appuyez sur le bouton « Test » (marqué « T »). L’interrupteur doit déclencher immédiatement, coupant le courant sur toute la rangée. Si ce n’est pas le cas, coupez tout et vérifiez votre câblage.

Disjoncteur différentiel ou interrupteur différentiel : quelle différence pour votre sécurité ?

Sur le terrain, la confusion est fréquente : « interrupteur différentiel » et « disjoncteur différentiel » sont souvent utilisés l’un pour l’autre. Pourtant, ils n’ont pas exactement le même rôle, ni le même coût. Comprendre leur différence est crucial pour faire un choix éclairé et économique.

L’interrupteur différentiel est le gardien de votre vie. Son unique mission est de détecter les fuites de courant (protection des personnes). Il ne protège ni contre les surcharges, ni contre les courts-circuits. C’est pourquoi il est toujours placé en tête de rangée, et doit être suivi de disjoncteurs classiques qui, eux, protègent les circuits et les biens. C’est la solution la plus courante et la plus économique pour une protection globale.

Le disjoncteur différentiel, lui, est un appareil 2-en-1. Il assure à la fois la protection des personnes (fonction différentielle 30mA) ET la protection du circuit (fonction magnétothermique contre surcharges et courts-circuits). Il est plus cher et s’utilise pour protéger un seul circuit sensible ou critique, comme le congélateur, l’alarme ou une pompe de relevage, afin d’éviter qu’une fuite sur le circuit du grille-pain ne coupe l’alimentation du congélateur.

Ce tableau résume les points clés pour vous aider à choisir la solution la plus adaptée à votre besoin et à votre budget.

Un dernier point crucial concerne les « Types » de différentiels. Il en existe principalement deux : AC et A. Le Type AC est standard, mais pour certains circuits, le Type A est obligatoire. Comme le précise IZI by EDF dans son guide :

Le Type A est obligatoire pour les circuits lave-linge et plaque de cuisson. L’oublier peut empêcher le différentiel de sauter sur ces appareils

– IZI by EDF, Guide tableau électrique et interrupteur différentiel

L’erreur qui annule la protection différentielle sur 60% des installations rénovées

Installer un différentiel 30mA est la bonne décision. Mais une installation incorrecte est pire que pas d’installation du tout, car elle donne un faux sentiment de sécurité. Sur le terrain, je constate que de nombreuses installations, même rénovées par des bricoleurs avertis, comportent des erreurs qui rendent le différentiel totalement inopérant. Les diagnostics immobiliers confirment cette tendance : 83 % des installations de plus de 15 ans comportent au moins une anomalie, et beaucoup concernent le tableau électrique.

Voici les trois erreurs capitales qui neutralisent votre protection :

1. Le mélange des neutres : C’est l’erreur la plus fréquente et la plus sournoise. Chaque interrupteur différentiel protège une rangée de disjoncteurs. Le fil de neutre (bleu) de chaque circuit (prise, lumière…) doit impérativement revenir au neutre du disjoncteur de sa propre rangée. Si vous branchez par erreur le neutre d’un circuit sur le bornier de neutre d’une autre rangée, vous créez un déséquilibre. Le différentiel verra un courant « manquant » en permanence et sautera sans arrêt, ou pire, un autre différentiel ne verra jamais la fuite de courant.
2. Le mauvais choix de type (AC vs A) : Comme vu précédemment, les circuits pour le lave-linge, les plaques de cuisson et les bornes de recharge pour véhicule électrique produisent des courants avec une composante continue. Un différentiel de type AC classique n’est pas conçu pour détecter ces fuites spécifiques et pourrait ne pas déclencher en cas de défaut sur ces appareils. Il est impératif d’utiliser un différentiel de Type A pour ces circuits.
3. L’inversion du raccordement amont/aval : Le courant doit entrer par le haut de l’interrupteur différentiel et sortir par le bas pour alimenter les disjoncteurs via le peigne. Certains branchent le peigne sur les bornes du haut. Dans ce cas, les disjoncteurs sont alimentés en direct, avant le différentiel. La protection est tout simplement « shuntée », c’est-à-dire contournée. Le bouton test fonctionnera, mais en cas de fuite de courant réelle, rien ne se passera.

Ces erreurs techniques peuvent avoir des conséquences dramatiques. Une vérification minutieuse du câblage, en particulier de la séparation stricte des neutres par rangée, est l’étape la plus importante après l’installation physique du composant.

Quand remplacer un différentiel qui déclenche trop souvent : les 3 tests à réaliser ?

Un interrupteur différentiel qui saute sans raison apparente est agaçant, mais c’est souvent le signe qu’il fait son travail. Avant de conclure qu’il est défectueux et de le remplacer inutilement, il faut mener l’enquête. Un déclenchement intempestif peut provenir d’un appareil défaillant, d’un défaut dans l’installation ou d’un cumul de petites fuites de courant.

La première chose à faire est de ne pas simplement le réarmer en boucle. Il faut isoler la cause. Voici une méthode de diagnostic en trois temps que vous pouvez réaliser vous-même pour identifier l’origine du problème. Coupez toujours le courant au disjoncteur général avant toute manipulation sur le tableau.

La méthode est simple : on procède par élimination. Si le différentiel ne tient pas, baissez tous les disjoncteurs de sa rangée. Si, en le réarmant, il tient, le défaut vient d’un de vos circuits ou appareils. S’il saute encore alors que tout est coupé, le problème vient probablement du différentiel lui-même, qui peut être défectueux (bien que ce soit rare).

Enfin, n’oubliez pas le test mensuel obligatoire. Appuyer sur le bouton « Test » vérifie le bon fonctionnement mécanique du dispositif. S’il ne déclenche pas, il doit être remplacé sans délai. Un différentiel est un appareil de sécurité, pas de confort.

Pourquoi 30mA et pas 100mA ou 300mA : la limite de dangerosité pour le corps humain ?

Le chiffre « 30mA » n’a pas été choisi au hasard. Il correspond à une frontière physiologique précise entre le supportable et le mortel. Pour comprendre ce choix, il faut se défaire d’une idée reçue : ce n’est pas la tension (230 Volts) qui tue, mais l’intensité du courant (en Ampères) qui traverse le corps. Le 30mA est le seuil de protection des personnes par excellence.

La norme internationale qui définit les effets du courant sur le corps humain est très claire. En dessous de 10mA, on ressent un choc désagréable, mais on peut généralement lâcher la source du contact. Au-delà, les choses se compliquent. Le seuil de 30mA représente la frontière avant la tétanisation des muscles respiratoires. À ce niveau, les muscles de la cage thoracique se contractent de manière incontrôlable, provoquant une paralysie et l’asphyxie en quelques minutes. Le différentiel 30mA est calibré pour couper le courant bien avant que ce seuil dangereux ne soit maintenu.

Cela permet de faire une distinction fondamentale avec le disjoncteur général fourni par Enedis, qui est souvent un différentiel de 500mA. Comme le rappelle Schneider Electric :

Votre disjoncteur d’abonné Enedis est un 500mA. Son rôle n’est pas de vous sauver la vie, mais d’empêcher l’incendie. Seul le 30mA vous protège de l’électrocution

– Schneider Electric, Guide norme NF C 15-100

Un courant de 500mA (0,5A) qui traverserait le corps provoquerait un arrêt cardiaque quasi instantané. Le rôle du 500mA est de détecter des fuites de courant plus importantes dans l’installation globale qui pourraient causer un échauffement et un départ de feu. Il assure la protection des biens. Le 30mA, lui, assure la protection des vies. Les deux sont complémentaires, mais seul le 30mA est un véritable gilet de sauvetage électrique.

Pourquoi une maison sans prise de terre multiplie par 15 le risque d’électrocution ?

La prise de terre est le deuxième pilier, souvent négligé, de la sécurité électrique. On pense parfois à tort que le différentiel 30mA suffit. En réalité, sans une prise de terre efficace, le différentiel n’est qu’une protection partielle et aléatoire. La terre offre au courant de fuite un chemin de sécurité pour s’écouler, au lieu de passer par votre corps.

Imaginons une machine à laver avec un défaut d’isolement. Sa carcasse métallique se retrouve sous tension.

• Avec une bonne prise de terre : La carcasse est reliée à la terre. Le courant de fuite s’écoule immédiatement vers la terre. Le différentiel 30mA détecte cette fuite instantanément et coupe le courant avant même que vous ne touchiez l’appareil. Le danger est écarté.
• Sans prise de terre : La carcasse reste sous tension. Le courant de fuite est piégé, en attente. Le jour où vous touchez la machine d’une main et un robinet de l’autre, votre corps devient le « fil de terre » manquant. Le courant vous traverse pour rejoindre le sol. Le différentiel finira par sauter, mais seulement *après* que le courant ait commencé à vous traverser, ce qui est infiniment plus risqué.

Une protection complète des personnes repose sur trois conditions indissociables : une prise de terre de bonne qualité (résistance inférieure à 100 Ohms), une liaison équipotentielle qui relie toutes les masses métalliques (tuyaux, huisseries) à la terre, et un ou plusieurs différentiels 30mA. Attention aux fausses prises de terre : parfois, seule la prise murale a été changée pour une prise avec une broche de terre, mais le fil jaune et vert n’est pas raccordé derrière. La protection est alors inexistante. La seule façon de le savoir est de démonter une prise pour vérifier la présence et le raccordement du fil de terre.

Disjoncteur différentiel 30mA : pourquoi est-il obligatoire dans toutes les pièces humides ?

C’est une des idées reçues les plus tenaces en électricité : « le 30mA, c’est pour la salle de bain ». Si c’était vrai par le passé, cette règle est aujourd’hui totalement obsolète et dangereuse. Le risque lié à l’eau est réel, mais il a servi de point de départ à une protection qui est désormais généralisée.

La raison est simple : l’eau est un excellent conducteur d’électricité. La résistance du corps humain varie énormément selon l’humidité. Une étude montre que la résistance du corps chute de 2500 Ohms (peau sèche) à 1000 Ohms (peau mouillée), rendant un même contact électrique 2,5 fois plus dangereux dans une salle de bain ou une cuisine. C’est pourquoi la protection différentielle 30mA y a été rendue obligatoire en premier lieu.

Cependant, le risque mortel ne se limite pas à la salle de bain. Un appareil défectueux dans le salon, un enfant qui introduit un objet métallique dans une prise de sa chambre… le danger est partout. La norme NF C 15-100 a donc logiquement évolué pour prendre en compte cette réalité. Comme le confirme Legrand, un des fabricants de référence :

Depuis l’amendement 5 de la norme NF C 15-100, la protection 30mA n’est pas limitée aux pièces humides, elle est obligatoire en tête de TOUS les circuits du logement sans exception.

– Legrand, Guide norme NF C 15-100 pour tableau électrique

Le message est clair : chaque circuit de votre maison, qu’il alimente une prise, une lumière ou un radiateur, doit être protégé par un interrupteur différentiel 30mA. Limiter cette protection vitale aux seules pièces d’eau est une grave erreur qui laisse le reste de votre famille et de votre logement exposé au risque d’électrocution.

La sécurité de votre installation électrique n’attend pas. La mise en place d’une protection différentielle 30mA est l’action la plus efficace et la plus rapide que vous puissiez entreprendre. Pour obtenir un diagnostic précis de votre tableau et un devis pour une mise en sécurité rapide par un professionnel, l’étape suivante consiste à demander une évaluation personnalisée de votre situation.
